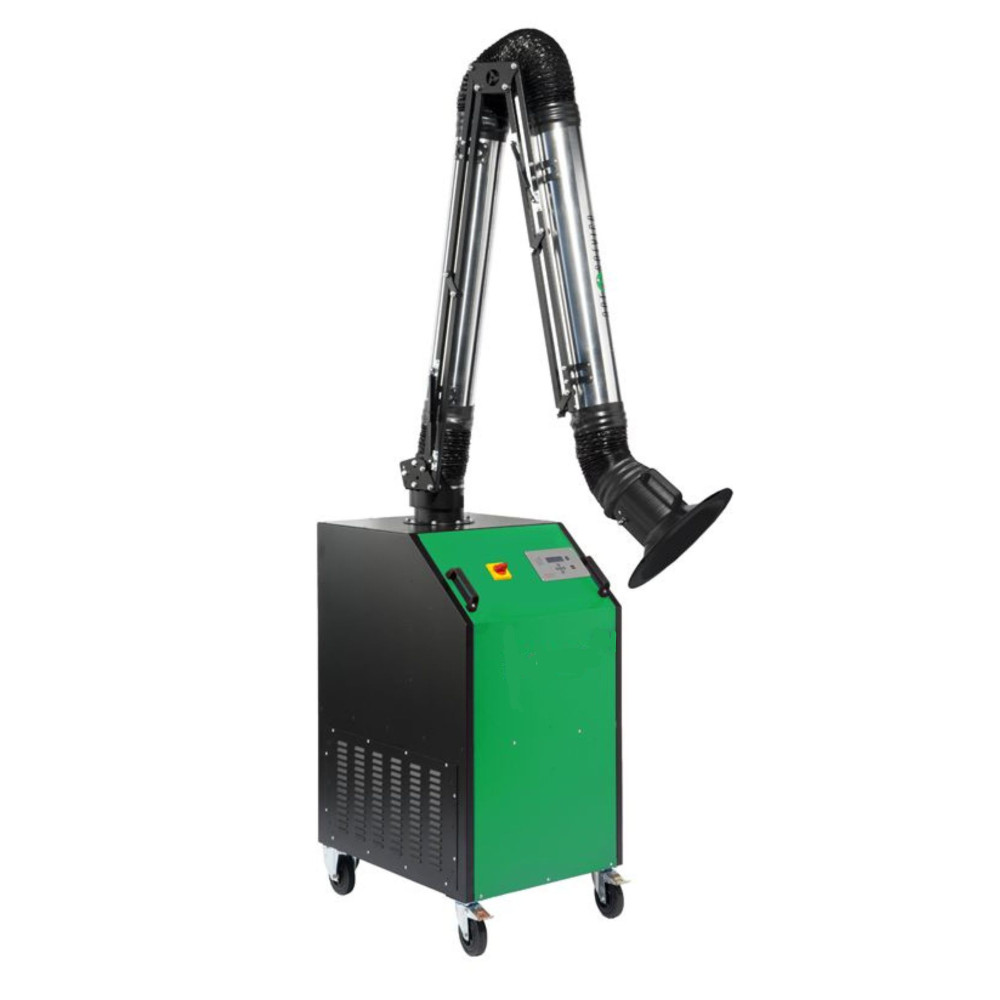

Unité mobile d'aspiration CTS 1B PLUS - 1 bras

Unité d'aspiration pour les poussières, vapeurs de solvants, acides, bases, etc. Avec sortie par tuyau flexible vers l'environnement extérieur.

Il est composé de :

- Un électroventilateur à pales inversées (courbées vers l'avant), puissance 1,5 Hp - 1,1 kW - 2800 tr/min - 230V, 50Hz monophasé, degré de protection IP 55, équilibré statiquement. Débit d'extraction potentiel 700 m³/h .

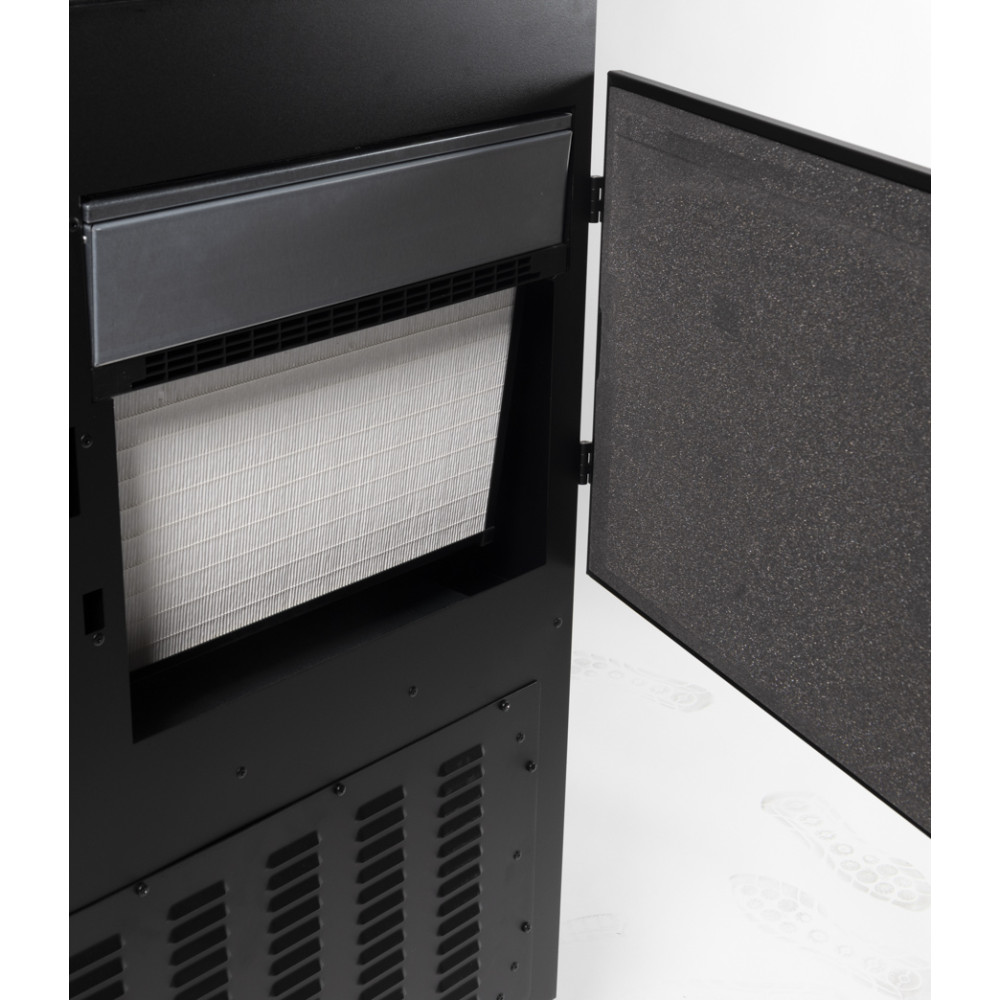

- Box insonorisée sur roues, dont deux pivotantes avec freins, équipé d'un guidon de manipulation, compartiment intérieurs pour le logement des filtres à poussières et logement des filtres à gaz, avec raccord d'expulsion.

Structure en tôle d'acier époxy, couleur gris RAL 7032 et vert RAL 6024 (panneau avant).

Dimensions. 600x800xh1120 mm. Encombrement 660x800xh1190 mm. Poids env. 105kg. Niveau sonore 70 dB(A) .

- Interrupteur général :

- Panneau électronique avec interrupteur ON/OFF, compteur d'heure et indicateur d'entretien/remplacement des filtres.

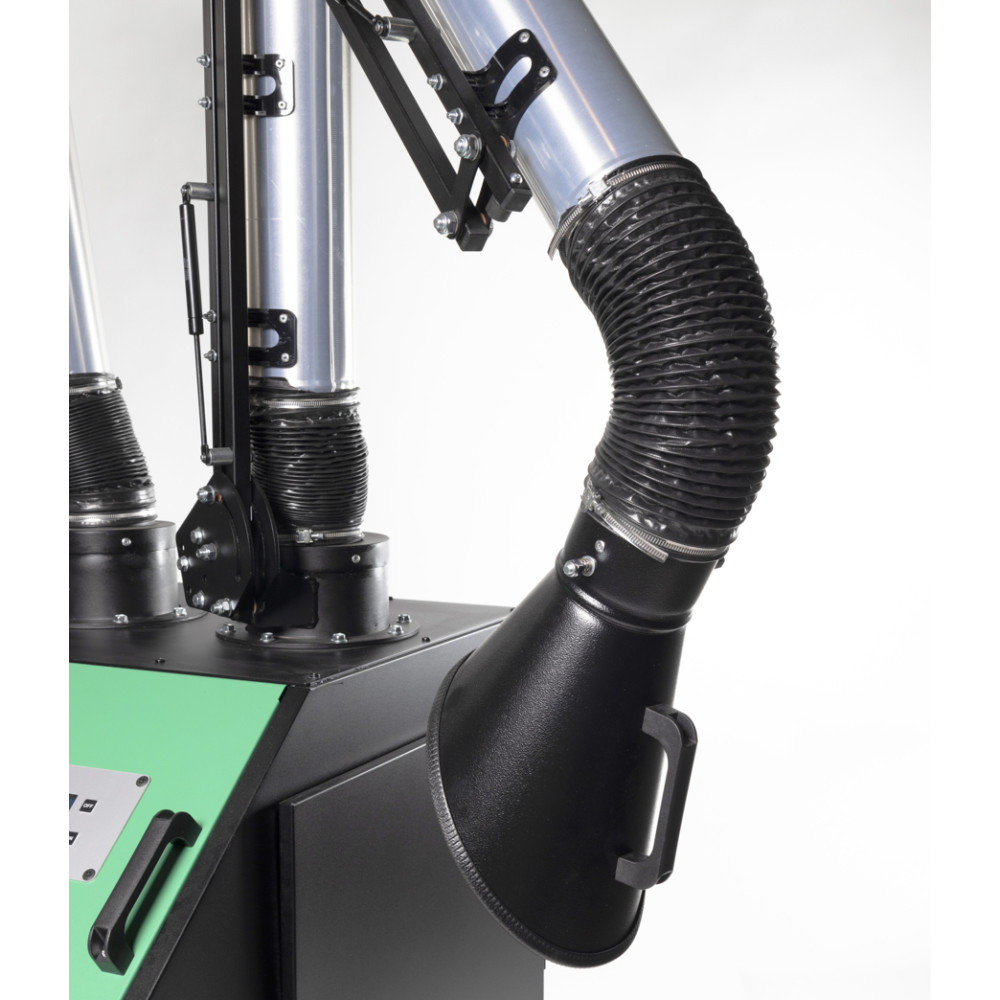

- 1bras d'extraction autoportant mod. ARMOTECH et 2 bras aspirants autoportants mod. ARMOTECH.

ø 125 mm - 2 m de long ; structure extérieure de pantographe, avec pistons, en acier-aluminium anodisé, tube rigide en aluminium prélaqué, joints de raccordement en tube flexible et capuchon en tôle peinte avec poignée, clapet de réglage et filet de protection interne.

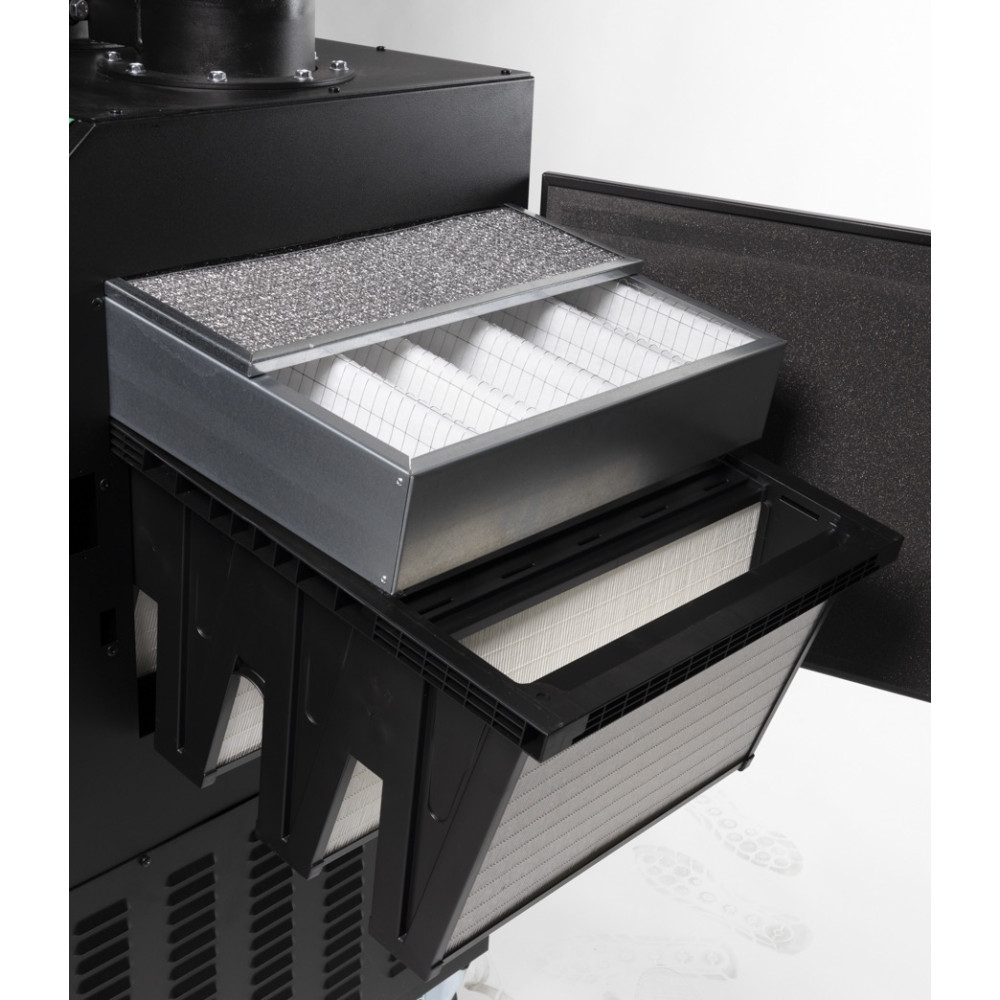

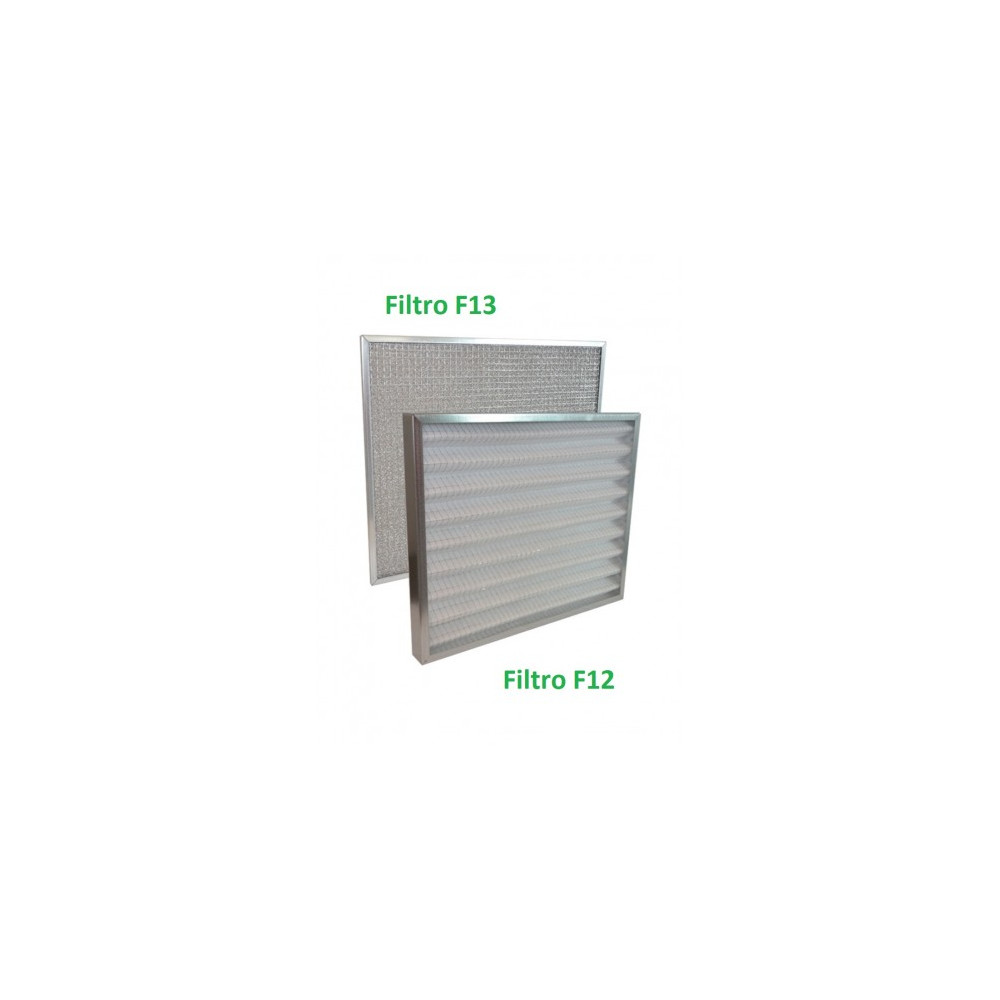

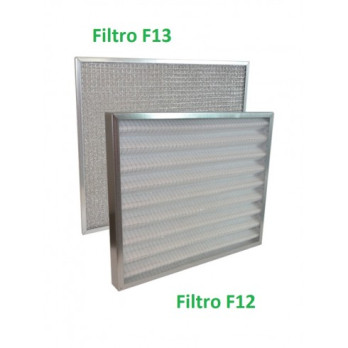

- 1 préfiltre métallique série F13 : Dimensions : 490x592x9 mm, en fibre d'aluminium, classe G2, efficacité de filtration 25% (CE EN 779).

- 1 filtre à poussière de stade 1, série F12 : Dimensions : 490x592x98 mm, en fibre polyester ondulée, classe G4, efficacité de filtration 70% (CE EN 779).

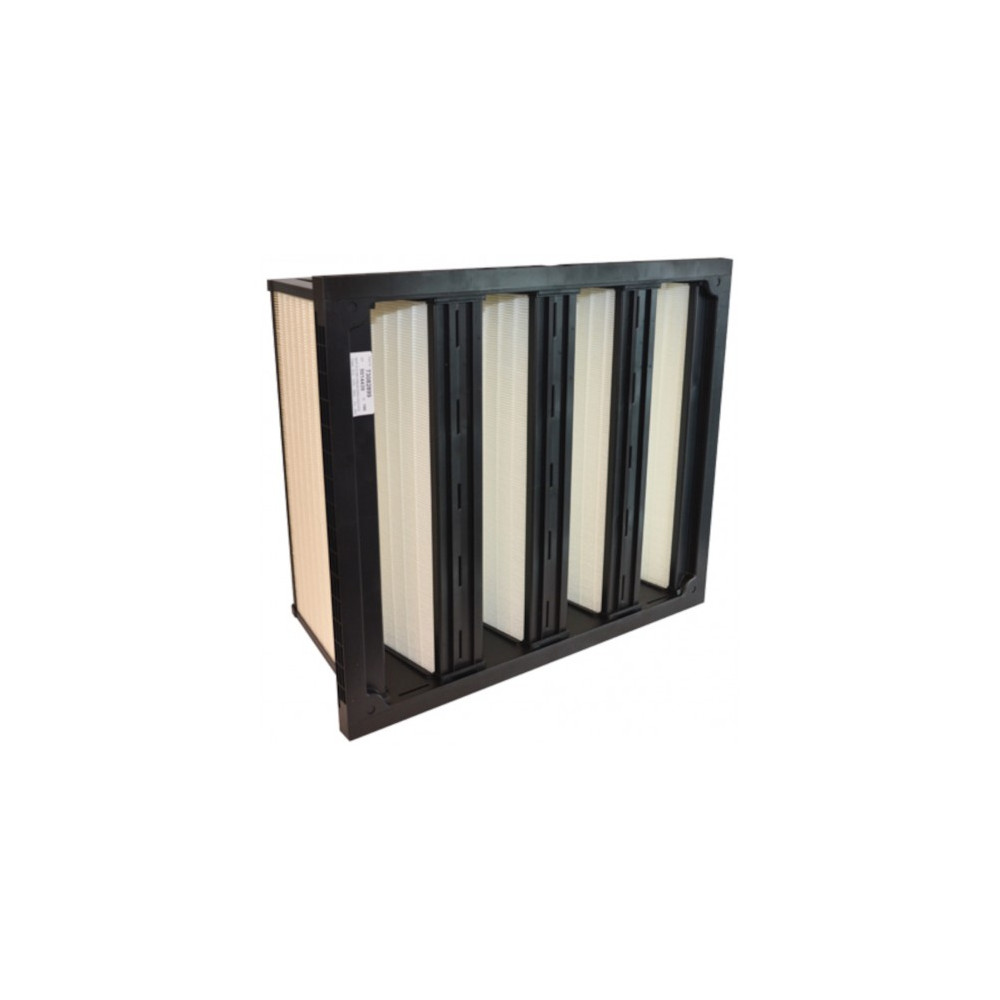

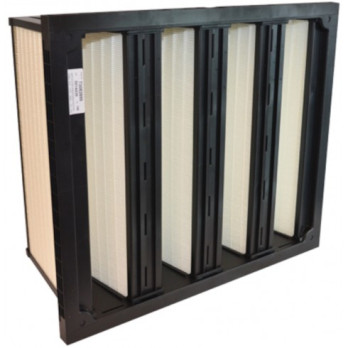

- 1 filtre absolu à poussière de stade 2, série F18 : Dimensions : 490x592x292 mm, avec 4 poches rigides en fibre de verre, classe H12, efficacité de filtration 99,5% (CE EN 1822).

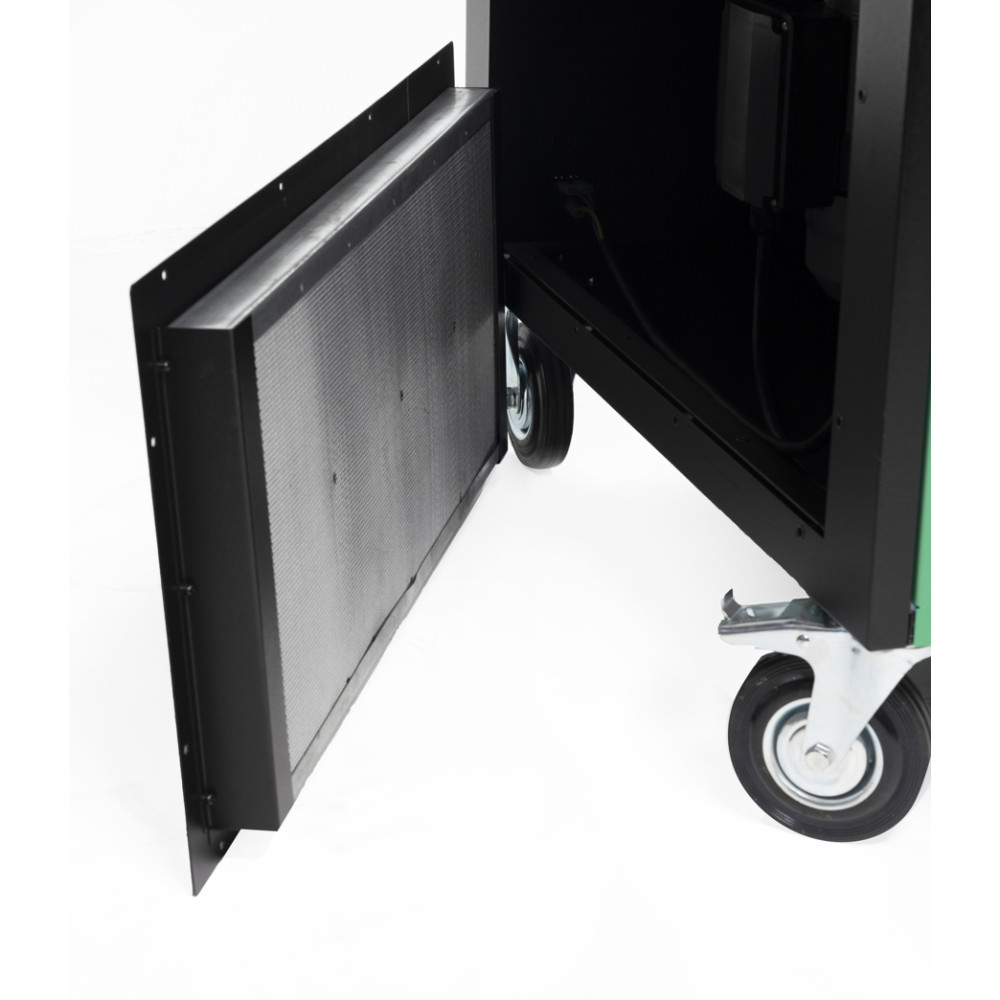

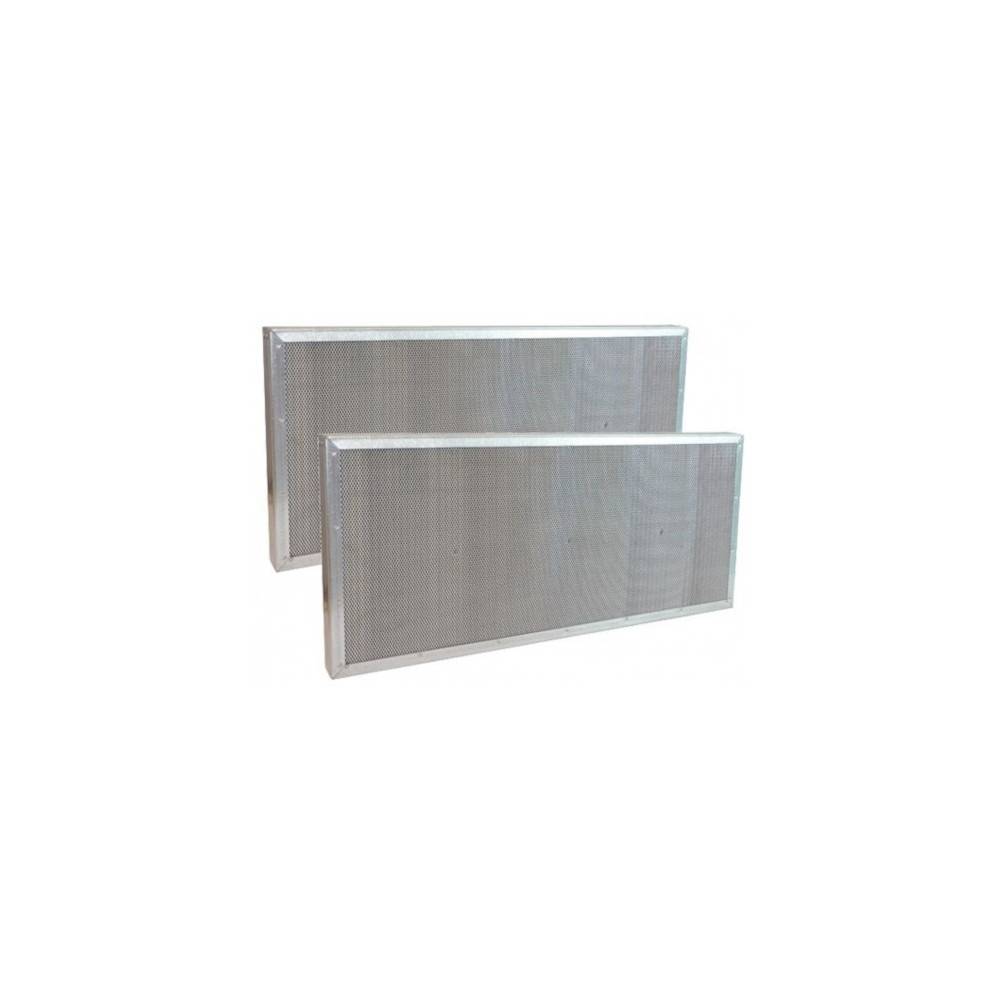

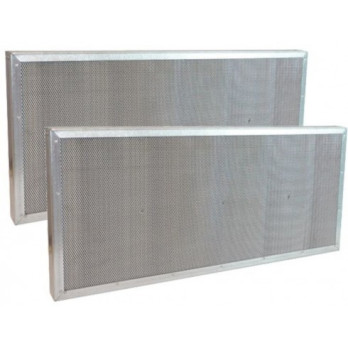

- 1 filtre à charbon actif série FCA, Dimensions : 292x648x50 mm, composé d'un châssis en tôle galvanisée avec grille de protection, contenant 10 kg de charbon actif en petits cylindres, avec les spécifications suivantes :

- Taille des petits cylindres ø 3,5-4 mm, longueur 5-10 mm

- Densité 490-520 kg/m³

- Surface active intérieure 1000±50 m²/g

- Volume total des pores : 0,9 cm³/g

- 10 m de conduit flexible ø 150 mm avec hublot de sortie avec filet de protection anti-oiseaux

- Poids total : 115 kg environ
