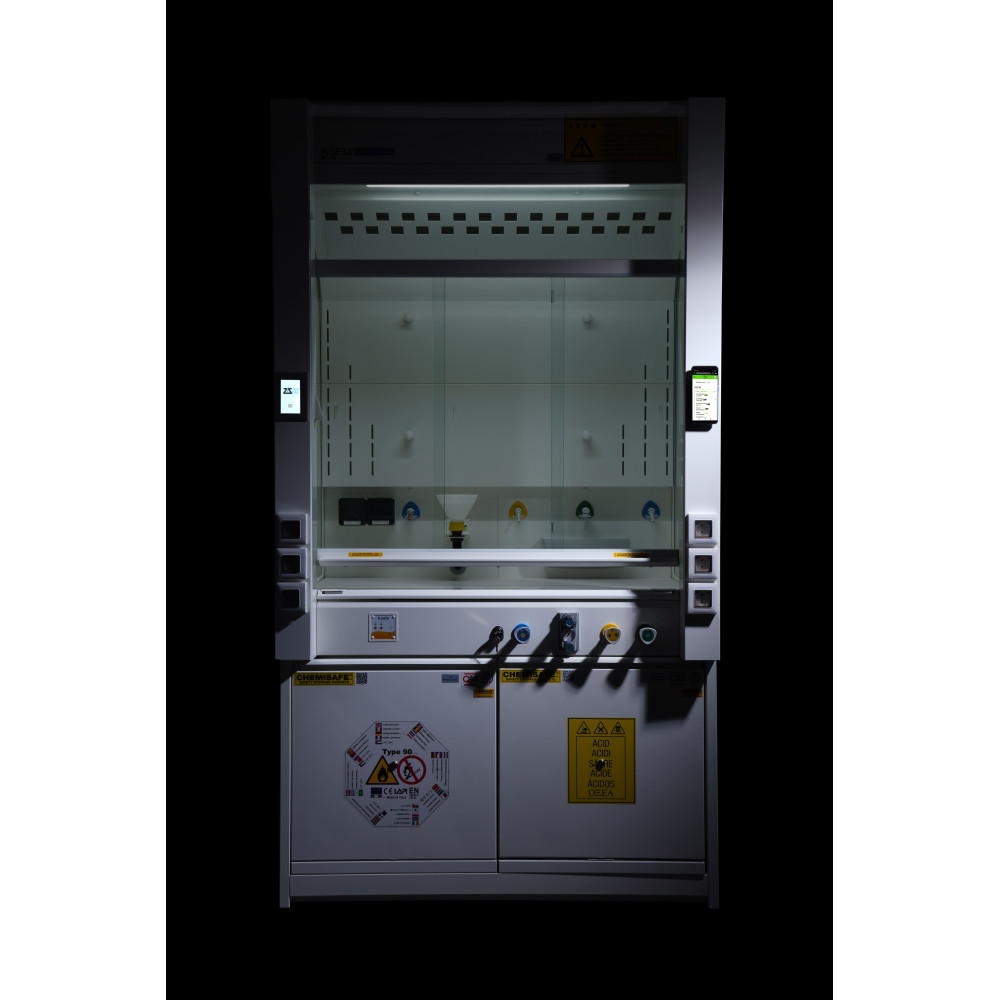

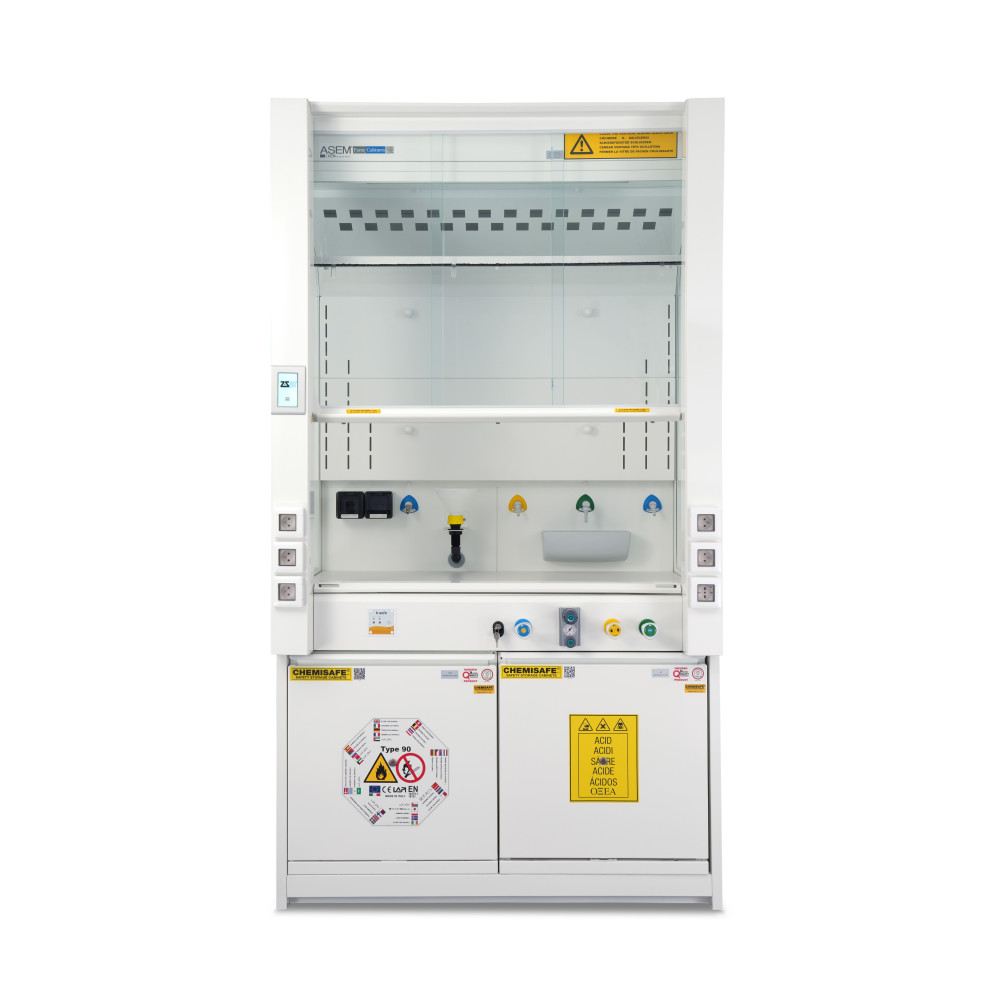

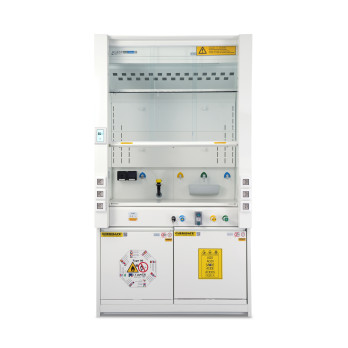

CAPPA ASEM AD ESTRAZIONE - SERIE KRISTAL CLASSE 0

Tutte le nostre cappe di aspirazione fumi ASEM® sono testate in fabbrica per l’indice di contenimento e tutte certifcate in conformità alle norme EN 14175 2-3-4-5-6-7 e UNI TS 11710.

CAPPA CON SISTEMA A DOPPIA ASPIRAZIONE E DISPOSITIVO V.A.V. CERTIFICATA SECONDO EN 14175-2-3-5-6 DA BUREAU VERITAS



UTILIZZO

Dispositivo di protezione collettiva per l'utente certificata secondo le norme EN 14175 - UNI TS 11710.

Estrazione di vapori e polvere dal volume di lavoro in modo che nessuna concentrazione di sostanze chimiche raggiunga l'operatore ed il laboratorio.

Prevenzione della formazione di un'atmosfera esplosiva nel volume di lavoro.

Protezione contro la proiezione di sostanze chimiche.

Le cappe chimiche non sono adatte alla manipolazione di agenti biologici o microrganismi.

Classe di reazione al fuoco "0"



STRUTTURA

Telaio in acciaio verniciato con polvere epossidica resistente agli acidi (all'esterno della camera di aspirazione)

Pannello laterale diviso in due parti per semplificare le procedure di montaggio e manutenzione.

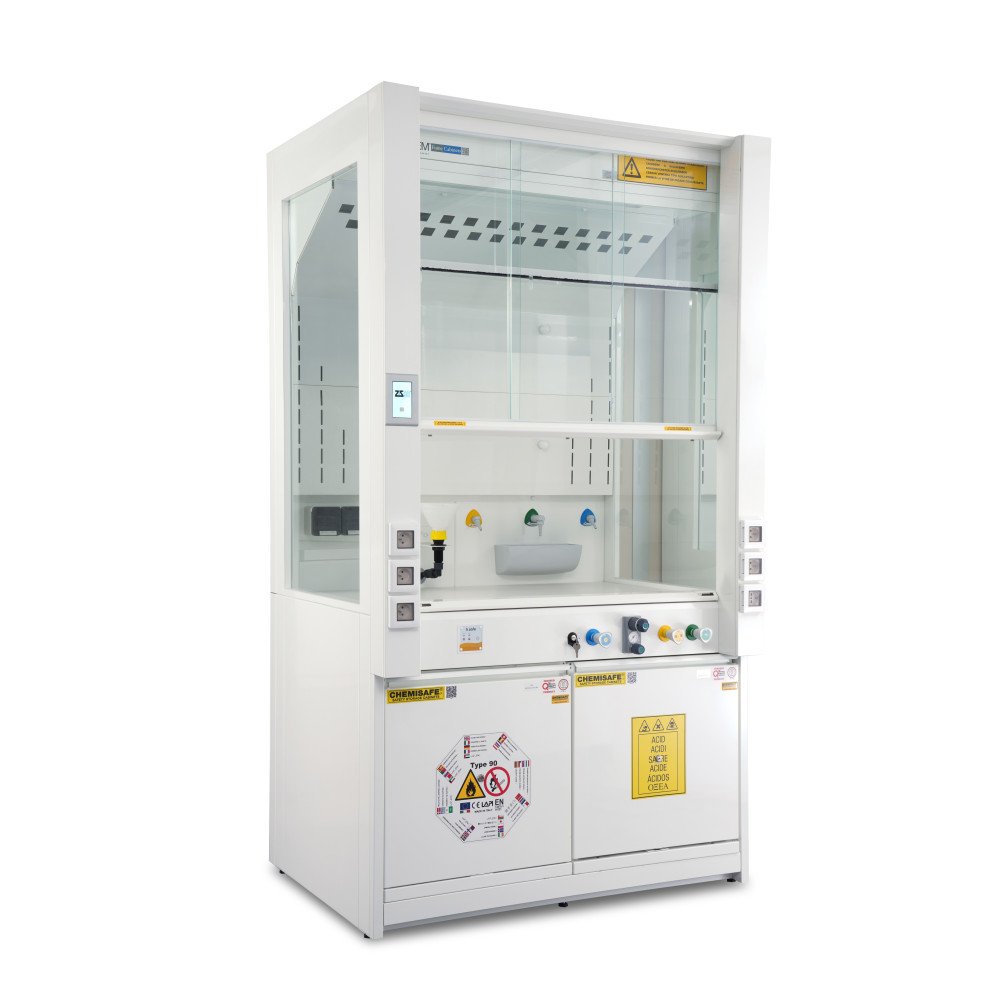

Parete laterale completamente vetrata per la massima visibilità dell'operatore.

Questo design garantisce il massimo delle performace in termini di flusso d'aria ed il massimo della sicurezza per l'utente e l'ambiente. All'interno una doppia aspirazioneche favorisce il flusso dell'aria in più punti favorendo l'aspirazione di vapori più "pesanti".

Costruita con elementi d'acciaio, in moduli dipendenti tra loro, componibili e collegabili meccanicamente, permettendone l'intercambiabilità o la sostituzione di singoli elementi. Fianchi, parete di fondo, doppia aspirazione e cielino in lamiera di acciaio elettrozincata spessore 15/10 - 10/10 mm pressopiegata a freddo e verniciata, previo trattamento di sgrassaggio, con una prima applicazione di fondo epossidico e con 2 successive applicazioni di polveri termoindurenti di almeno 90 micron dove lo smalto subisce un trattamento di essiccazione e cottura in galleria termica a 210°C e si fonde con la parte metallica.

Polveri con pigmentazione di colore BIANCO RAL 9010.

La qualità e l'adesione del rivestimento sono verificate secondo la norma UNI EN ISO 12944. Viti a testa esagonale in acciaio consentono un rapido assemblaggio dei vari componenti, creando una struttura portante particolarmente solida e robusta. Piedini regolabili in materiale antiacido alla base consentono la messa a livello della struttura.



La cappa Kristal garantisce a parità di ingombro esterno la massima dimensione del piano di lavoro utilizzando piani di lavoro standard da 1500 x 750 mm più ampi.

Il piano in gres monolitico è completamente svincolato dalla cappa e può essere rimosso per sostituzione o manutenzioni senza smontare nessun elemento della struttura.

Costituito da una unica grande piastra con bordi perimetrali rialzati, un corpo unico senza giunzioni o fughe. Viene realizzato tramite stampaggio di un impasto di argille, quarzo puro, caolino e fondenti feldspatici, con smaltatura antiriflettente colore grigio chiaro e un'unica cottura a 1300 °C conferendo allo smalto

un'eccellente resistenza chimica. Dopo la cottura si presenta con una superficie perfettamente levigata, liscia, uniforme, facilmente lavabile e decontaminabile e resistente agli agenti chimici, ai solventi, alle sollecitazioni termiche e meccaniche.



Resiste alla corrosione degli acidi, alcali, sali e solventi a tutte le concentrazioni, scarsa resistenza ad acido fluoridrico e gli alcali forti e caldi.

I piani in gres monolitico hanno un'alta resistenza meccanica ed una buona resistenza agli sbalzi termici e sono ininfiammabili.

Caratteristiche conformi alle norme DIN 12916. Caratteristiche peculiari del piano in gres monolitico sono: autoportanza; assenza di giunzioni; alta inerzia chimica; facilità di sostituzione; facilità di pulizia, decontaminazione e disinfestazione.



SALISCENDI CON CONTRAPPESO FRONTALE

Telaio in acciaio con rivestimento epossidico con guide in plastica scorrevoli e silenziatore.

Vetro di sicurezza di 6 mm di spessore in 3 elementi che scorrono anche orizzontalmente.

Maniglia aerodinamica per ottimizzare il flusso di aspirazione.

Contrappesi verticali sui deflettori anteriori rettangolari in acciaio verniciato a polvere epossidica nascosti da pannelli rimovibili (110x110 mm), che permettono un facile accesso alle pulegge e alla cinghia dentata.

Consentono inoltre l'integrazione di prese elettriche e il pannello di controllo della cappa.

La cinghia dentata è realizzata in materiale plastico con un dispositivo anti-frizione per un funzionamento silenzioso.

Dispositivo di sicurezza (sistema anticaduta) con blocco immediato del saliscendi in caso di sbilanciamento o rottura della cinghia.

Arresti meccanici ad un'altezza di 45 cm con sblocco manuale per l'apertura del pannello frontale in conformità con la normativa.



CASSETTO TECNICO MONTATO FRONTALMENTE

Cassetto tecnico integrato sotto il piano di lavoro, progettato per ospitare rubinetti del gas e dei fluidi, nonché l'elettronica della cappa con scomparti separati per ogni componente.

Cassetto a tenuta stagna per una protezione ottimale delle apparecchiature in caso di fuoriuscita accidentale di liquidi.

Guide di scorrimento in nylon ultra-silenziose che garantiscono un’apertura del cassetto quasi completa, per un facile accesso alle apparecchiature.

Accesso facile e veloce all'elettronica, agli allarmi, ai collegamenti elettrici e dei fluidi, grazie ad uno scomparto dedicato e facilmente accessibile (con un manuale d'uso incluso nel cassetto), molto apprezzato dalle squadre di manutenzione



Dimensioni 1800 x 750 mm.

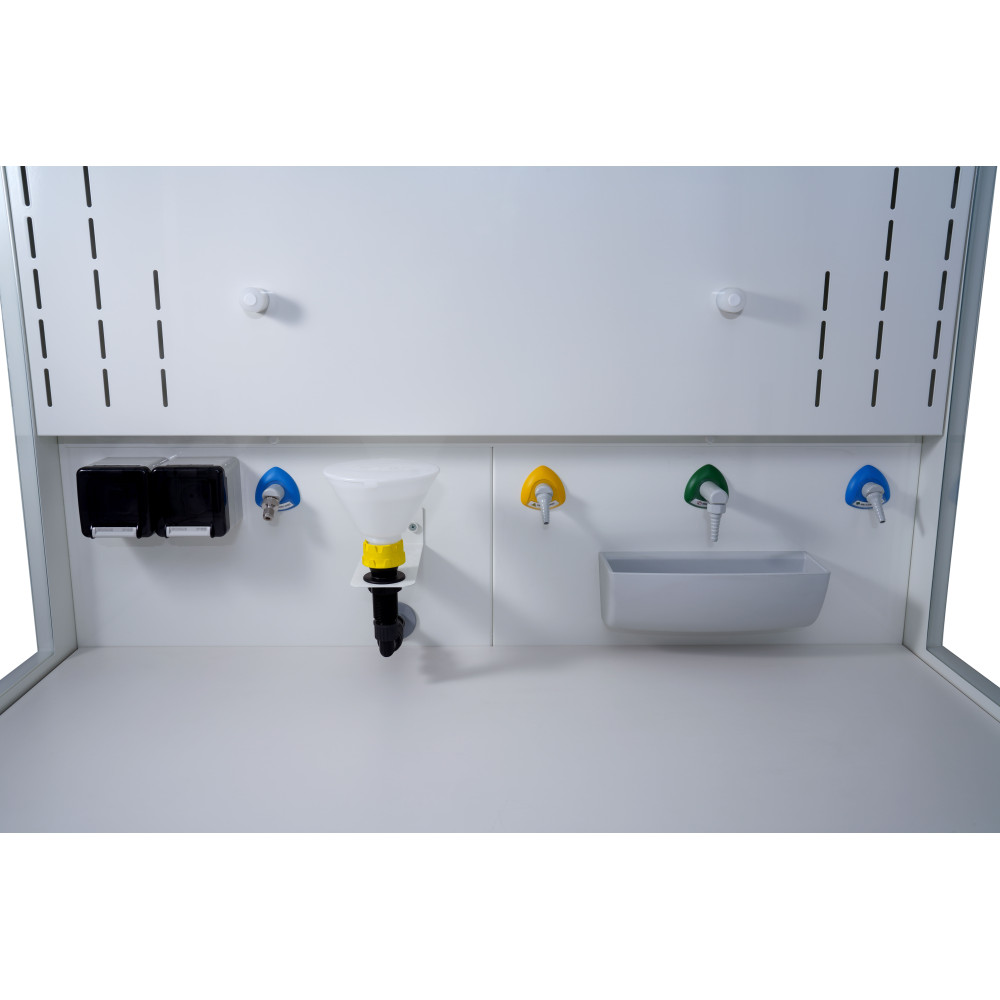

Con vasca in polipropilene da 300 x 150 mm a destra rialzata per evitare lo scarico accidentale di prodotti sversati.

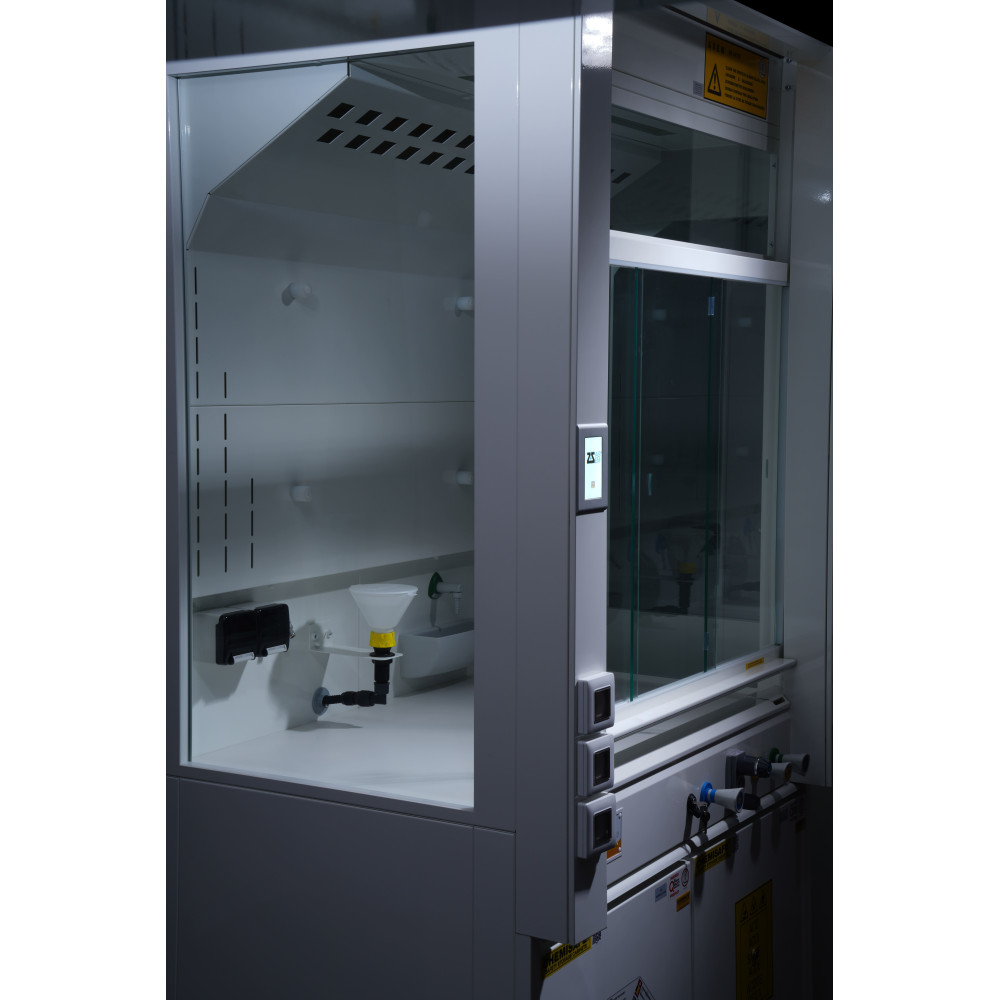

Pannelli laterali con vetro CP classe 0.

Ampi cristalli antisfondamento di sicurezza da 6 mm permettono una migliore visione interna in condizioni di sicurezza. Possono essere facilmente rimossi dall'esterno previa rimozione dei profili di fissaggio.

2 prese EE UNEL 10/16° IP55 ed interruttore magnetotermico dedicato.

Illuminazione interna a led



Punto di estrazione è realizzato sul tetto della cappa: flangia/collare del diametro di 250 mm.
