WABENPLATTEN Serie HPA1 – HPA2

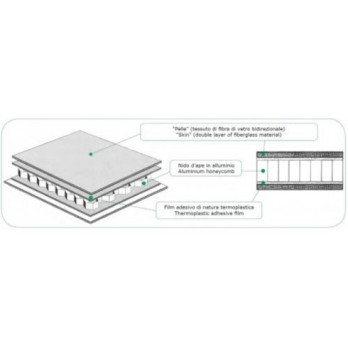

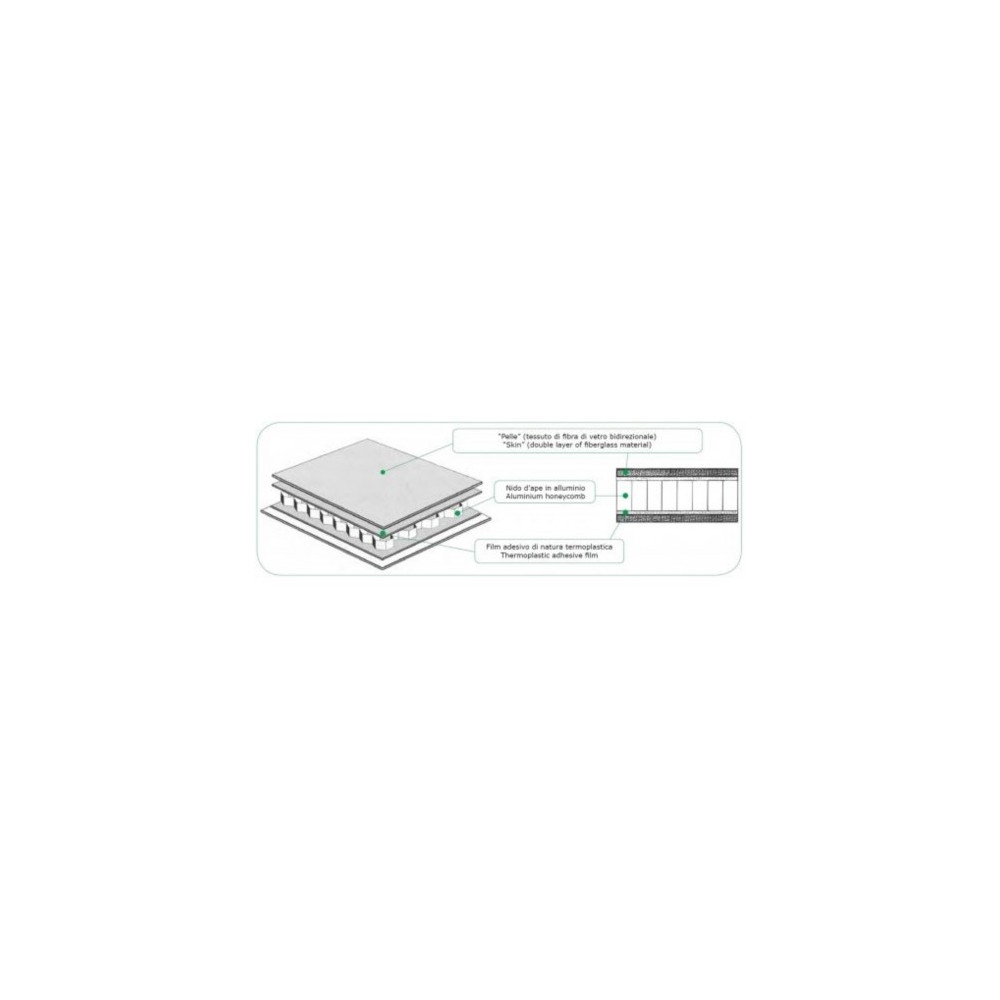

Die HPA-Serienplatten bestehen aus:

- innerer Aluminium-Wabenstruktur mit Zellen von 6,35 mm (HPA1) oder 9,52 mm (HPA2);

- äußere Deckschichten (SKINS), bestehend aus einem bidirektionalen Glasfasergewebe von 500 g/m² – Stärke 0,5 mm, imprägniert mit Epoxidharzkleber;

- gestreifte Polyester-Schutzfolie, VOR GEBRAUCH ENTFERNEN (Peel Ply). Das Peel Ply ist eine Folie, die auf das mit Epoxidharz imprägnierte Gewebe aufgebracht wird, um die Harzmenge auf der Oberfläche zu homogenisieren und die Bildung von Luftblasen zu vermeiden. Sobald die Folie entfernt wird, muss die Oberfläche nicht geschliffen werden und ist bereit für den nächsten Zyklus. Auch als Trenngewebe bezeichnet.

- Ebenheit und Leichtigkeit;

- hervorragende Stabilität und Witterungsbeständigkeit;

- alle Platten werden von spezialisierten Instituten oder in internen Laboren getestet.



TECHNISCHE EIGENSCHAFTEN:



- Formate: HPA1 – 1250x2500 mm / HPA2 – 1500x3000 mm

- Stärken: 10 mm / 1/2 Zoll (12,7 mm) / 1 Zoll (25,4 mm) / 30 mm

- Aluminiumfolienstärke: 50 µ

- Dichte: 56 kg/m³ (6,35 mm Zelle) / 40 kg/m³ (9,52 mm Zelle)

- Gewicht: St. 10 mm – 2,70 kg/m² (6,35 mm Zelle) – 2,56 kg/m² (9,52 mm Zelle)

St. 1/2 Zoll – 3,5 kg/m² (6,35 mm Zelle) – 3,30 kg/m² (9,52 mm Zelle)

St. 1 Zoll – 4,1 kg/m² (6,35 mm Zelle) – 3,70 kg/m² (9,52 mm Zelle)

St. 30 mm – 4,3 kg/m² (6,35 mm Zelle) – 4,15 kg/m² (9,52 mm Zelle)

- Druckfestigkeit: 3,2 ± MPa (6,35 mm Zelle) (ASTM C 356-365M)

- Maximallast (ASTM C 393): 400 N ±40 (10 mm – 6,35 mm Zelle) / 600 N ±60 (1/2 Zoll – 6,35 mm Zelle) / 1000 N ±100 (1 Zoll – 6,35 mm Zelle) / 1200 N ±100 (30 mm – 6,35 mm Zelle)

- Elastizitätsmodul: 28000 MPa ±1000 (6,35 mm Zelle)

- Schälfestigkeit (ASTM D 1781-98): >500 N/76 mm / >60 Nmm/mm

- Einsatztemperatur: -40° / +70°C

- Durchbiegung unter Maximallast (Biegung) (ASTM C 393): 28 ±3 mm (St. 10 mm – 6,35 mm Zelle) / 18 ±2 mm (St. 1/2 Zoll – 6,35 mm Zelle) / 11 ±1 mm (St. 1 Zoll – 6,35 mm Zelle) / 9 ±1 mm (St. 30 mm – 6,35 mm Zelle)
