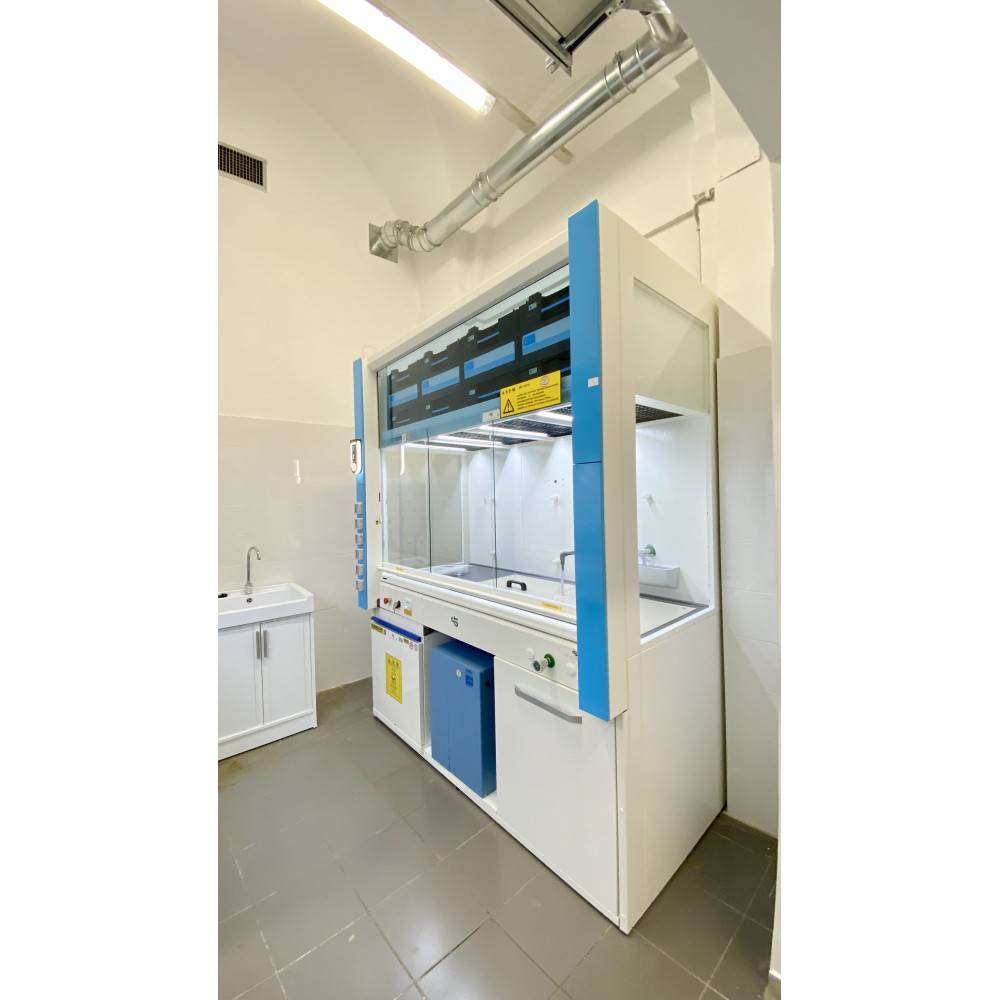

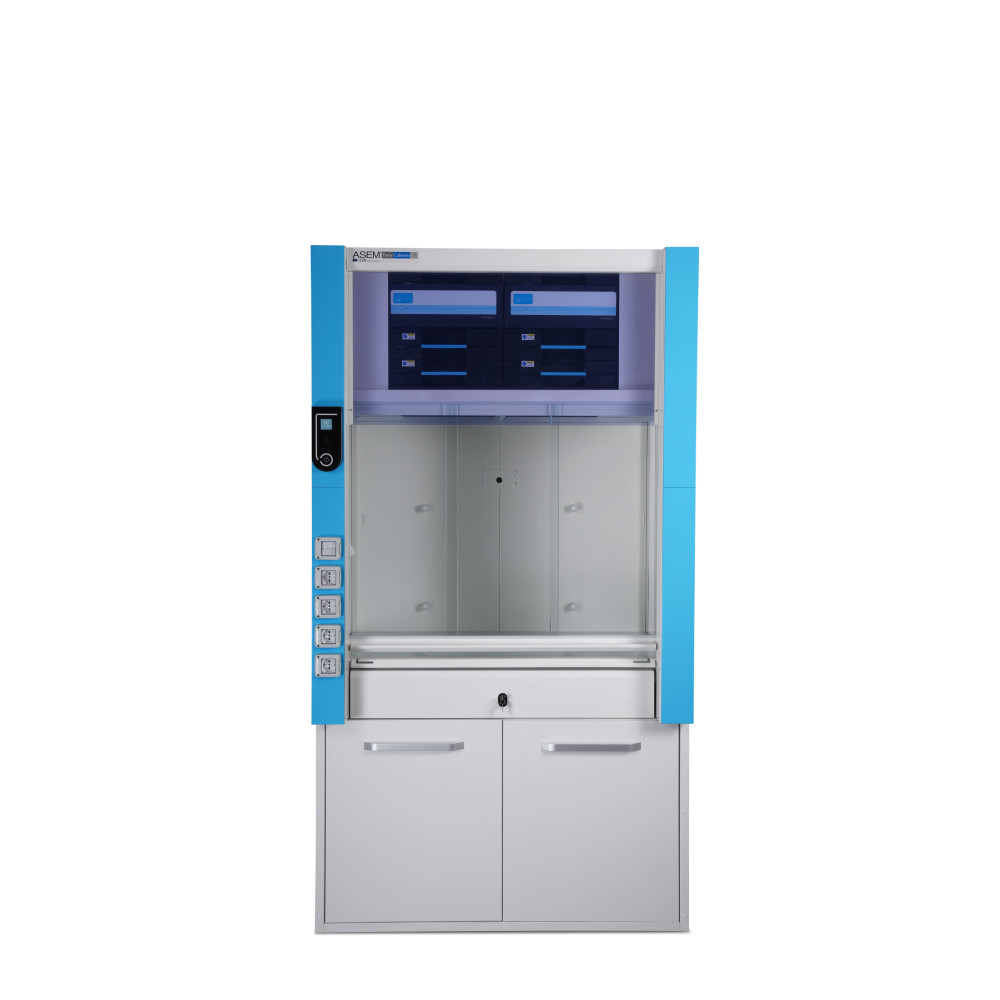

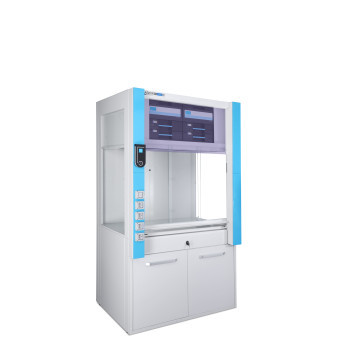

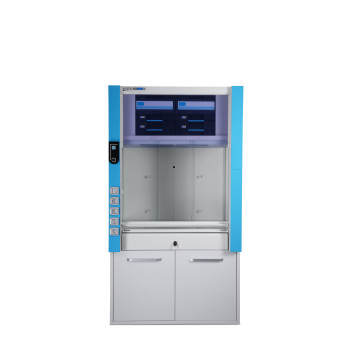

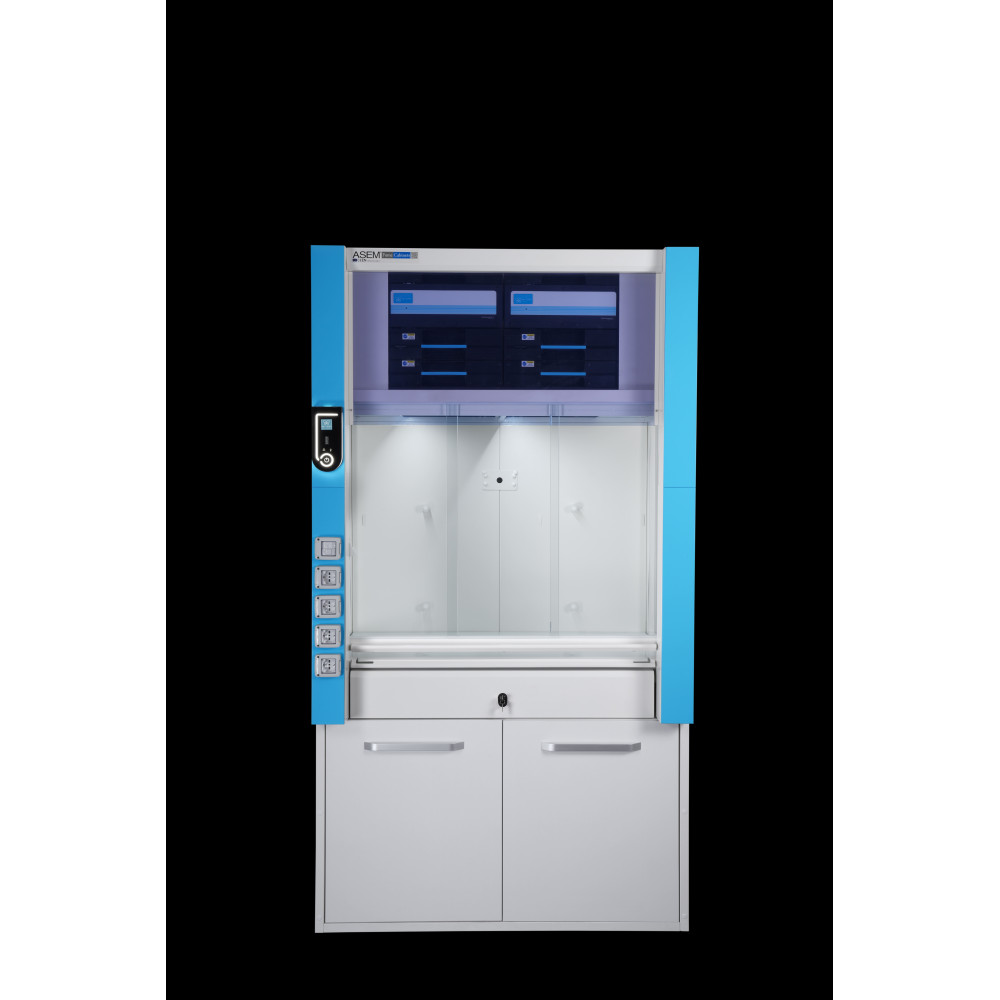

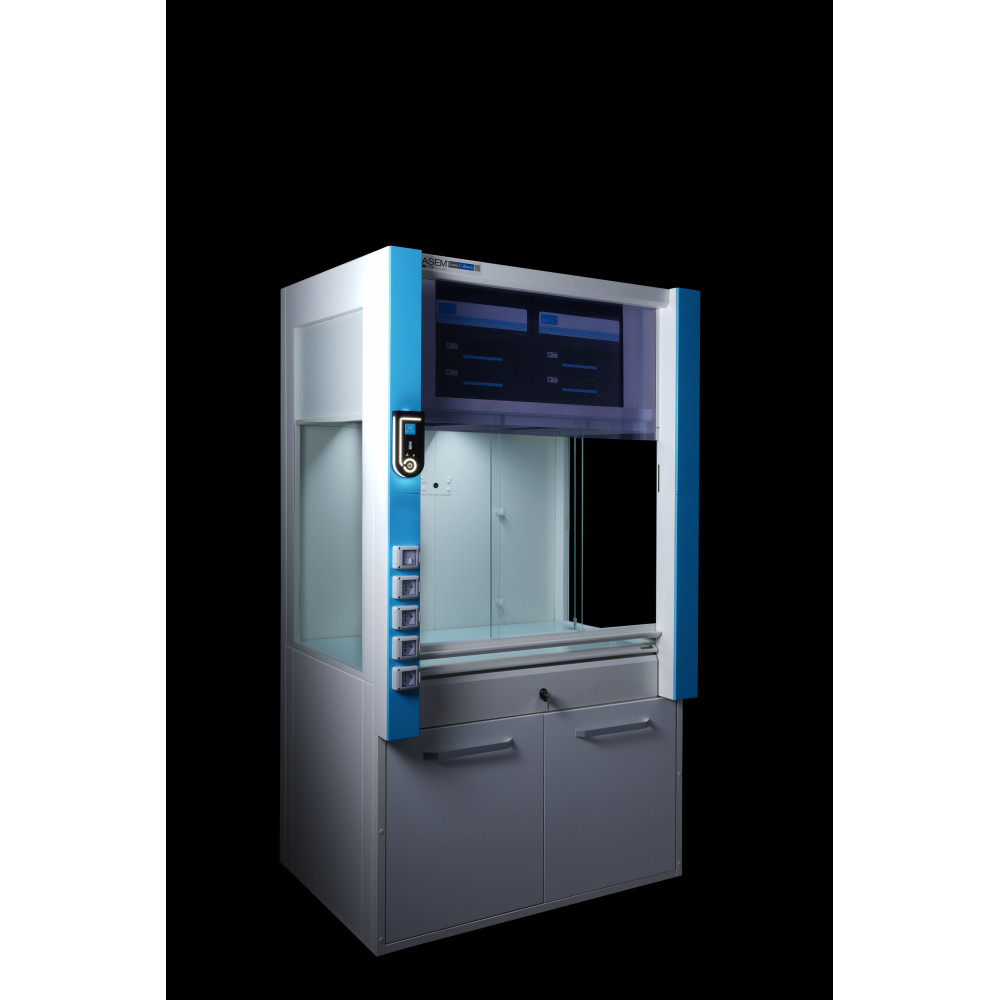

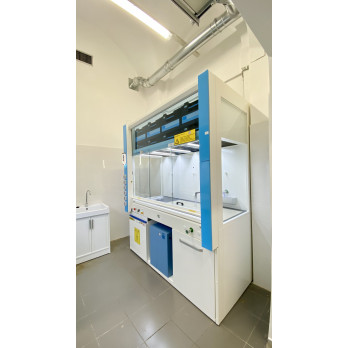

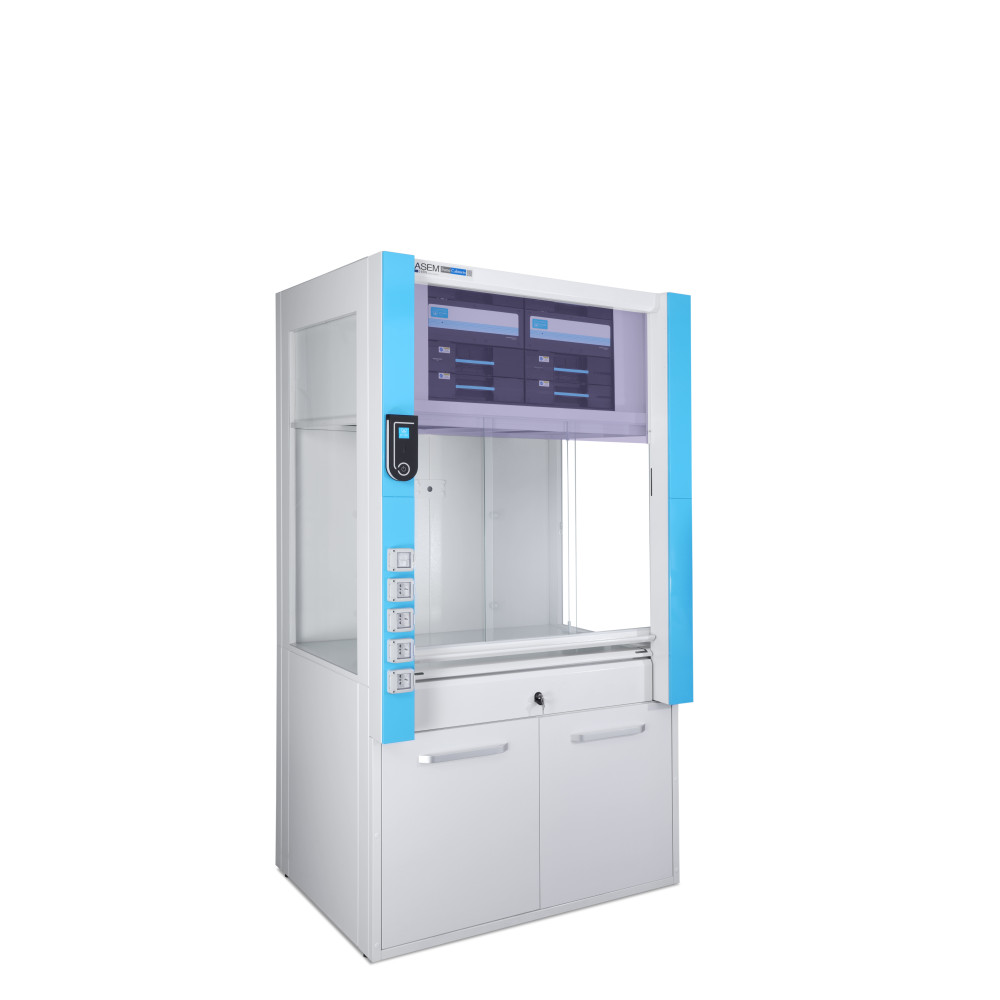

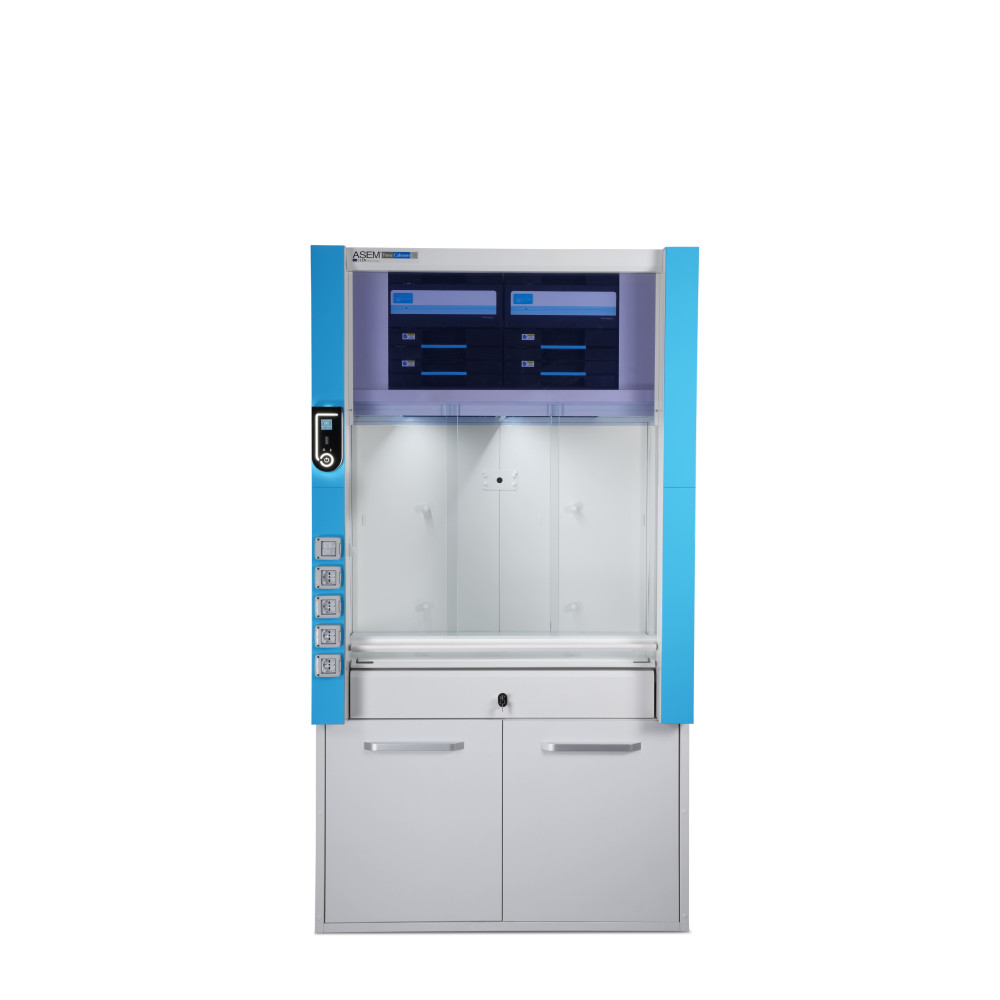

CAPÓ DE HUMO ASEM KRISTAL GREEN FILTRACIÓN - CLASE 0

Las campanas ASEM KRISTAL GREEN FUME HOOD A FILTRACIÓN garantizan un confinamiento efectivo del envoltorio de acuerdo con los estrictos estándares EN 14175.

El nivel de confinamiento define la capacidad de la campana para retener los contaminantes dentro del envoltorio, sin permitir su dispersión en el ambiente del laboratorio.

La efectividad del confinamiento se demuestra mediante pruebas realizadas de acuerdo con los protocolos descritos en las normas EN 14175-3, ASHRAE 110:2016 y AFNOR NF X 15-211 (2009) (<0,1 ppm SF6).



Los estándares de confinamiento aplicables a las campanas GreenFumeHood son idénticos a los de las campanas de aspiración.

Eficiencia de filtración según la norma NF X 15-211



La tecnología de filtración Neutrodine® Unisorb cumple con la norma NF X 15-211, la más estricta en la industria para filtración molecular, desarrollada por un comité de científicos independientes y fabricantes especializados.

Esta norma se aplica a las campanas de filtración (también conocidas como campanas de recirculación o ETRAF), diseñadas para la investigación, el análisis y la enseñanza en todos los laboratorios donde se manipulan agentes químicos sujetos a un límite de exposición profesional (TLV o VME).

Esta norma impone criterios de rendimiento relacionados con:



• Eficiencia de filtración

• Eficiencia de confinamiento

• Velocidad del aire sobre la fachada



ESTRUCTURA DE LA CAMPANA

• Marco de acero pintado con polvo epóxico resistente a los ácidos (en el exterior de la cámara de aspiración)

• Pared posterior y techo de chapa de acero galvanizado de 10/10 mm de grosor, estampado en frío y pintado, después de un tratamiento de desengrase, una primera aplicación de imprimación epóxica y dos aplicaciones sucesivas de polvo termoendurecible en blanco RAL 9010, seguido de un paso por un túnel térmico a 200°C

• Panel lateral dividido en dos partes para simplificar los procedimientos de montaje y mantenimiento

• Pared lateral completamente acristalada para máxima visibilidad del operador

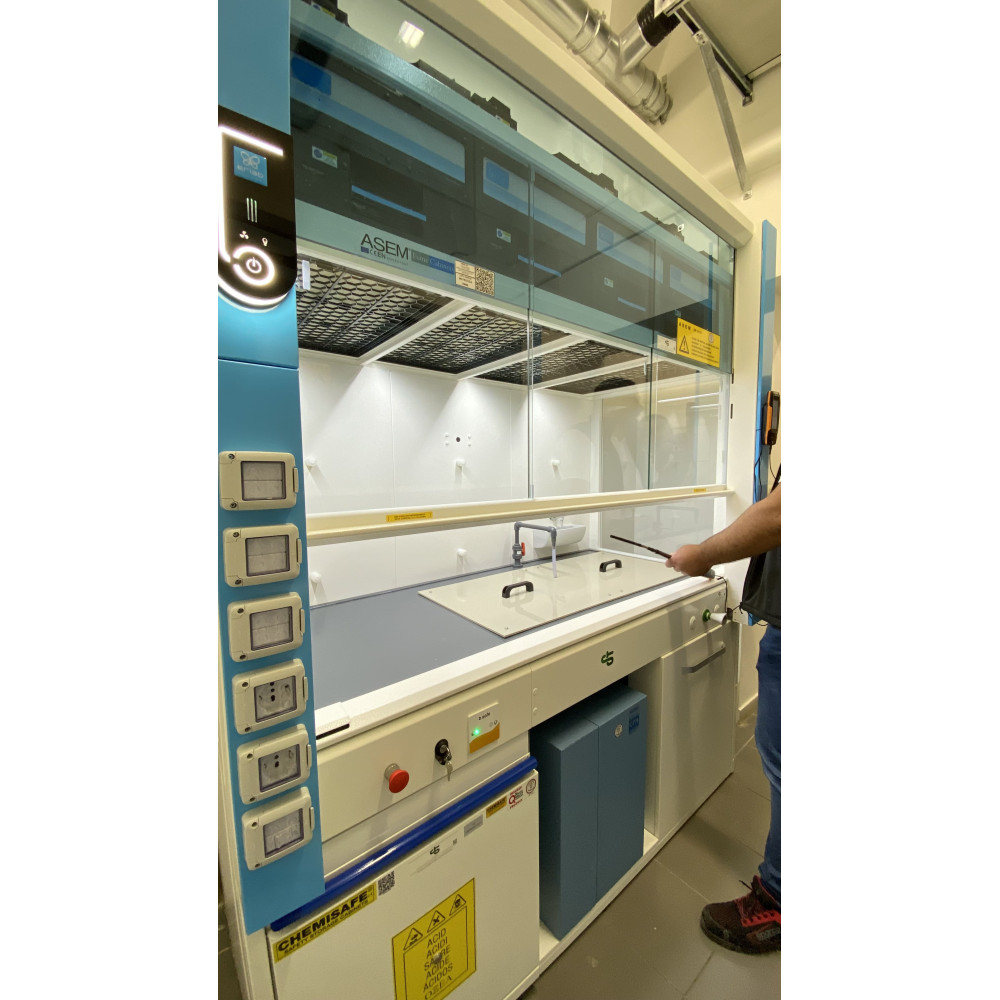

ELEVADOR CON CONTRAPESO FRONTAL

• Marco de acero con recubrimiento epóxico con guías plásticas deslizantes y silenciador

• Vidrio de seguridad de 6 mm de grosor en 3 elementos, que también se deslizan horizontalmente

• Asa aerodinámica para optimizar el flujo de aspiración

• Contrapesos verticales en los deflectores frontales rectangulares de acero pintados con polvo epóxico, ocultos por paneles removibles (110x110 mm), que permiten un fácil acceso a las poleas y la correa dentada.

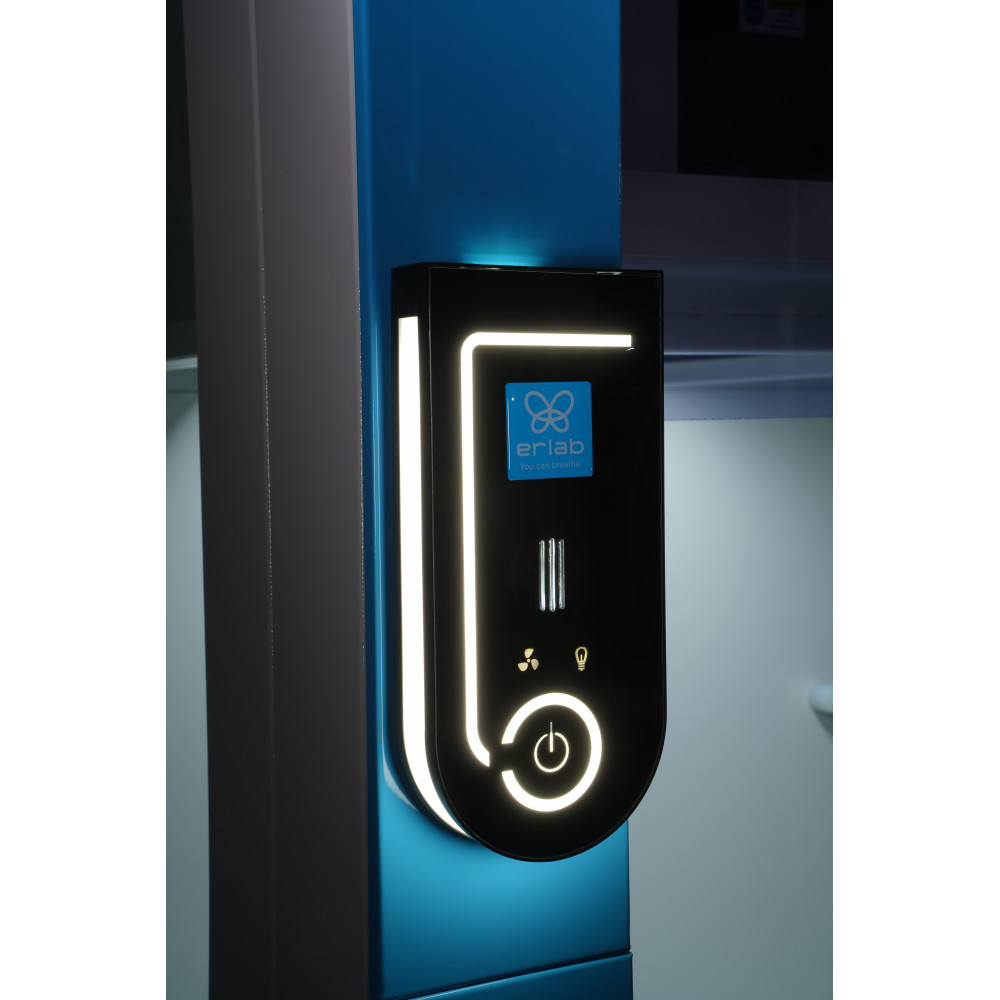

• Para un fácil acceso durante las operaciones de mantenimiento. También permiten la integración de tomas eléctricas y el panel de control de la campana.

• La correa dentada está hecha de material plástico con un dispositivo antideslizante para un funcionamiento silencioso.

• Dispositivo de seguridad (sistema anticaída) con bloqueo inmediato del elevador en caso de desequilibrio o rotura de la correa.

• Paradas mecánicas a una altura de 45 cm con desbloqueo manual para abrir el panel frontal, de acuerdo con la normativa.



CAJÓN TÉCNICO MONTADO EN EL FRENTE

• Cajón técnico integrado bajo el plano de trabajo, diseñado para albergar grifos de gas y fluidos, así como la electrónica de la campana con compartimentos separados para cada componente.

• Cajón hermético para una protección óptima del equipo en caso de derrames accidentales de líquidos.

• Guías de deslizamiento de nylon ultra-silenciosas que garantizan una apertura casi total del cajón para un fácil acceso al equipo.

• Acceso fácil y rápido a la electrónica, alarmas, conexiones eléctricas y de fluidos, gracias a un compartimento dedicado y fácilmente accesible (con un manual de uso incluido en el cajón), muy apreciado por los equipos de mantenimiento.



BY-PASS Y AIRFOIL-PASS

By-pass y airfoil-pass para optimizar la aspiración de la campana cuando el elevador está bajado, evitando la creación de turbulencias dentro de la campana.

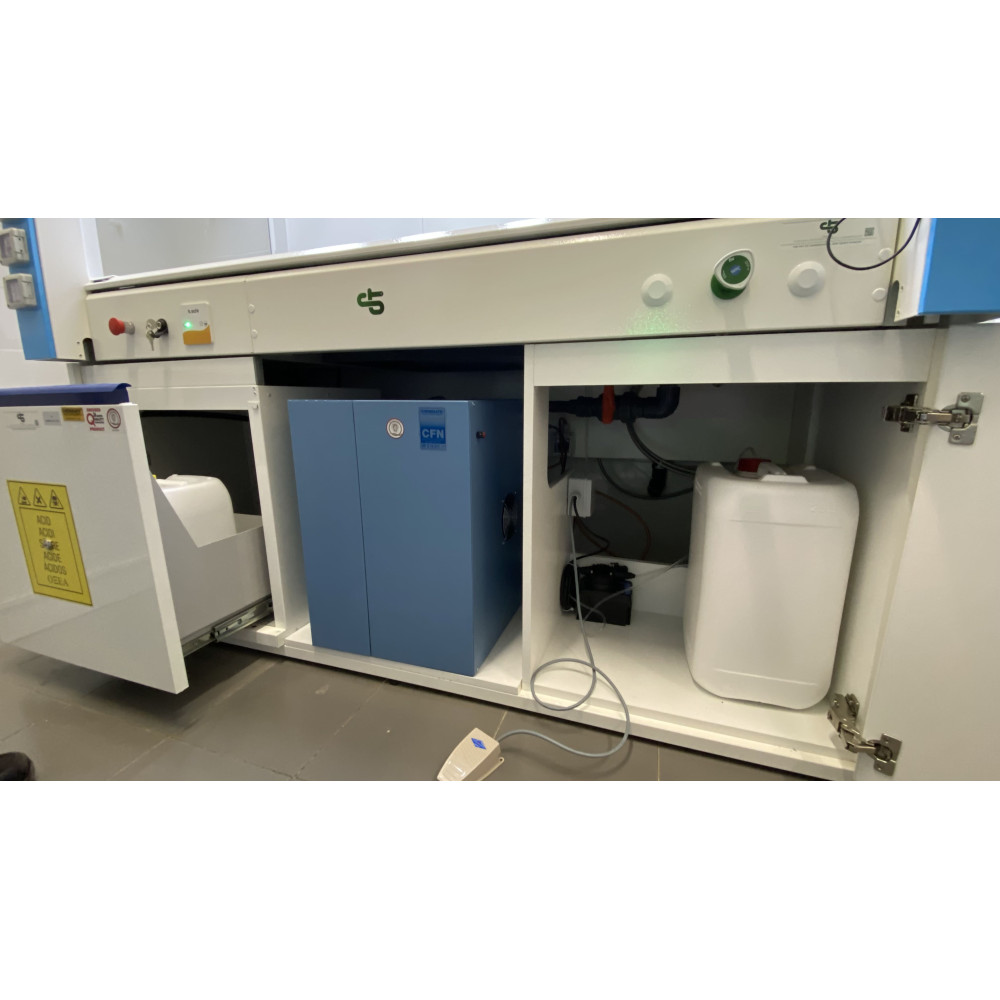

DISPOSICIÓN RECOMENDADA DE LA CAMPANA DE ASPIRACIÓN

La altura útil disponible bajo el plano de trabajo es de 690 mm. Ofrecemos dos tipos de accesorios opcionales:

• Armarios con puertas, cajones o una combinación de madera y metal sobre un zócalo.

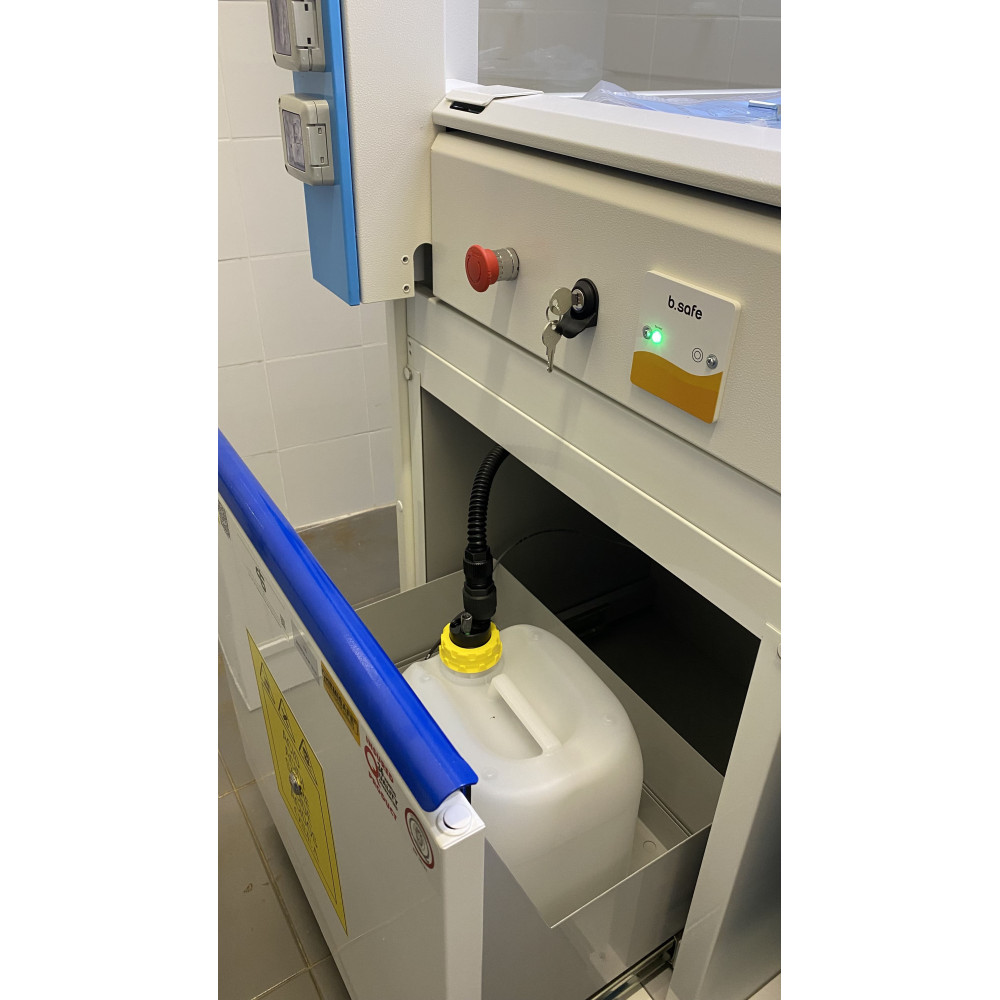

• Armarios de seguridad para el almacenamiento de productos químicos (resistentes al fuego o para productos corrosivos/tóxicos).



ILUMINACIÓN

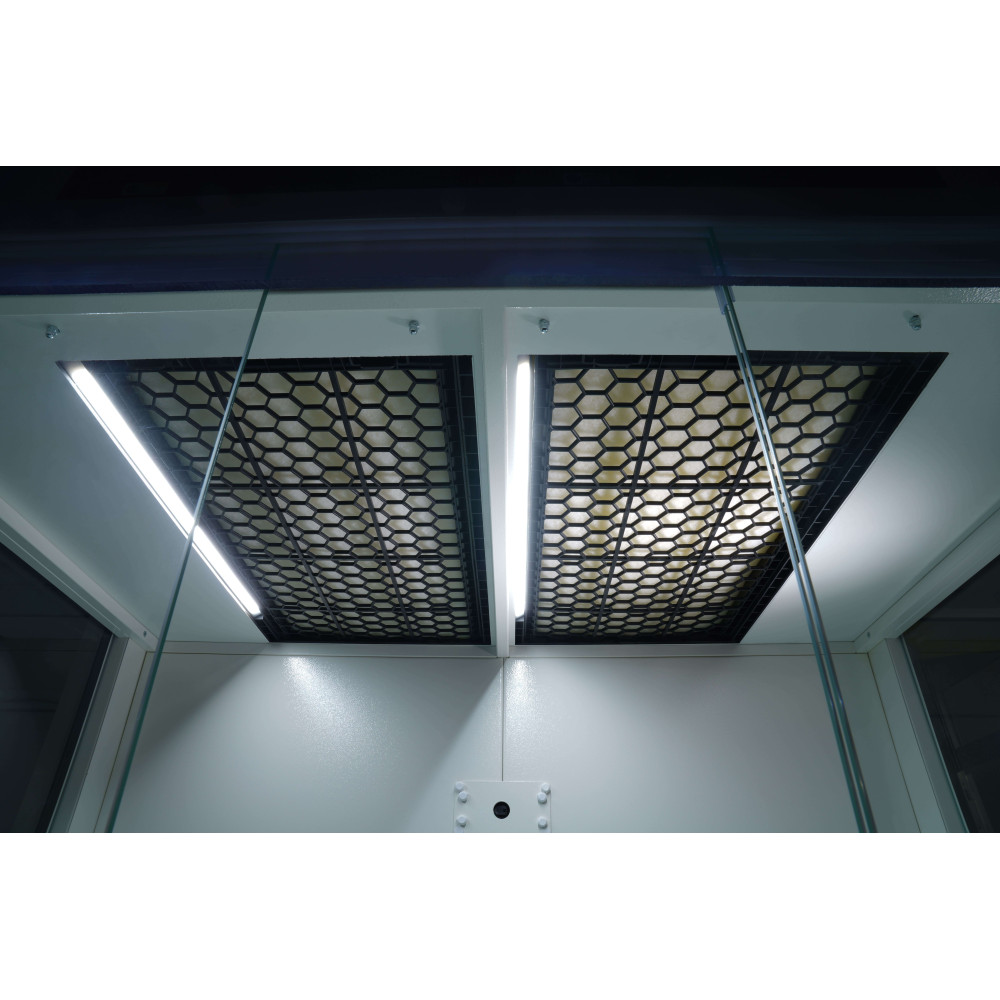

Iluminación LED integrada en el primer módulo antes de la filtración.



FILTRACIÓN MOLECULAR - FILTRO NEUTRODINE UNISORB®

Neutrodine® UNISORB es el primer filtro molecular multiusos para vapores y gases de laboratorio.

Como resultado de las investigaciones más recientes de Erlab, la campana GreenFumeHood está equipada con la nueva generación de filtros Neutrodine® Unisorb.

Desarrollada hace más de 5 años por el laboratorio de investigación y desarrollo de Erlab, esta nueva tecnología ha sido sometida a cientos de pruebas, desde las primeras pruebas de formulación de los materiales de filtración hasta la validación en situaciones reales del rendimiento de estos nuevos filtros.

Neutrodine® Unisorb aumenta significativamente la capacidad de confinamiento de la mayoría de los vapores emitidos durante los procesos de laboratorio.

Estas mejoras son significativas para las moléculas conocidas por ser las más difíciles de retener con los filtros de carbón activo convencionales, como los COV polares con bajas masas molares y bajas temperaturas de ebullición.



Innovación patentada:

• Sistema de filtración anti-decantación: Patente de EE. UU. 7.563.301

• Filtro Neutrodine® Unisorb: Patente de EE. UU. 12/465.434



Ventajas de la filtración Neutrodine Unisorb:

• Solventes, ácidos y bases pueden ser tratados simultáneamente con el mismo filtro.

• Capacidad de retención sin precedentes

• Fórmula única sin mezcla de carbón

• Ninguna impregnación a base de metales pesados



TECNOLOGÍA DE FILTRACIÓN MOLECULAR

La filtración molecular se centra en los contaminantes en forma de moléculas, como los COV (compuestos orgánicos volátiles), gases, vapores, etc.

Las moléculas se retienen mediante el fenómeno de adsorción, una propiedad de los sólidos para fijar ciertas moléculas en su superficie.

El carbón activo se ha utilizado durante más de un siglo por sus notables propiedades de adsorción.

Muchas aplicaciones, como el tratamiento de agua, tratamiento de desechos atmosféricos, tratamiento de COV, recuperación de solventes, etc., hoy en día utilizan diversas variedades de carbón activo.

Cada aplicación requiere un carbón activo adecuado.

Erlab ha desarrollado una gama única de carbones activos, dedicada a la protección contra la inhalación por parte del personal de laboratorio.

Nuestras especificaciones extremadamente rigurosas determinan todas las características (granulometría, densidad aparente, dureza, contenido de cenizas, etc.) que nos permiten seleccionar y formular las materias primas para garantizar la mejor adsorción posible en un amplio espectro de moléculas. Estas características son rigurosamente controladas mediante los protocolos descritos en las normas internacionales (ASTM).

Sin embargo, el carbón activo no es la única garantía de rendimiento de filtración. La efectividad de un filtro molecular también depende de su instalación y uso. El cumplimiento de nuestras campanas con la norma AFNOR NF X 15-211 garantiza el rendimiento de la filtración molecular.



Ventajas de las campanas químicas: Reducción del impacto ambiental

• Los contaminantes químicos se capturan en el origen: no se libera ninguna emisión química en la atmósfera

• Filtros fabricados a partir de materias primas ecológicas y reciclados a través de la recuperación energética

• Bajo consumo energético

• Reducción del impacto ambiental del edificio
