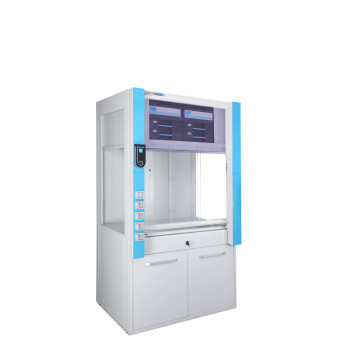

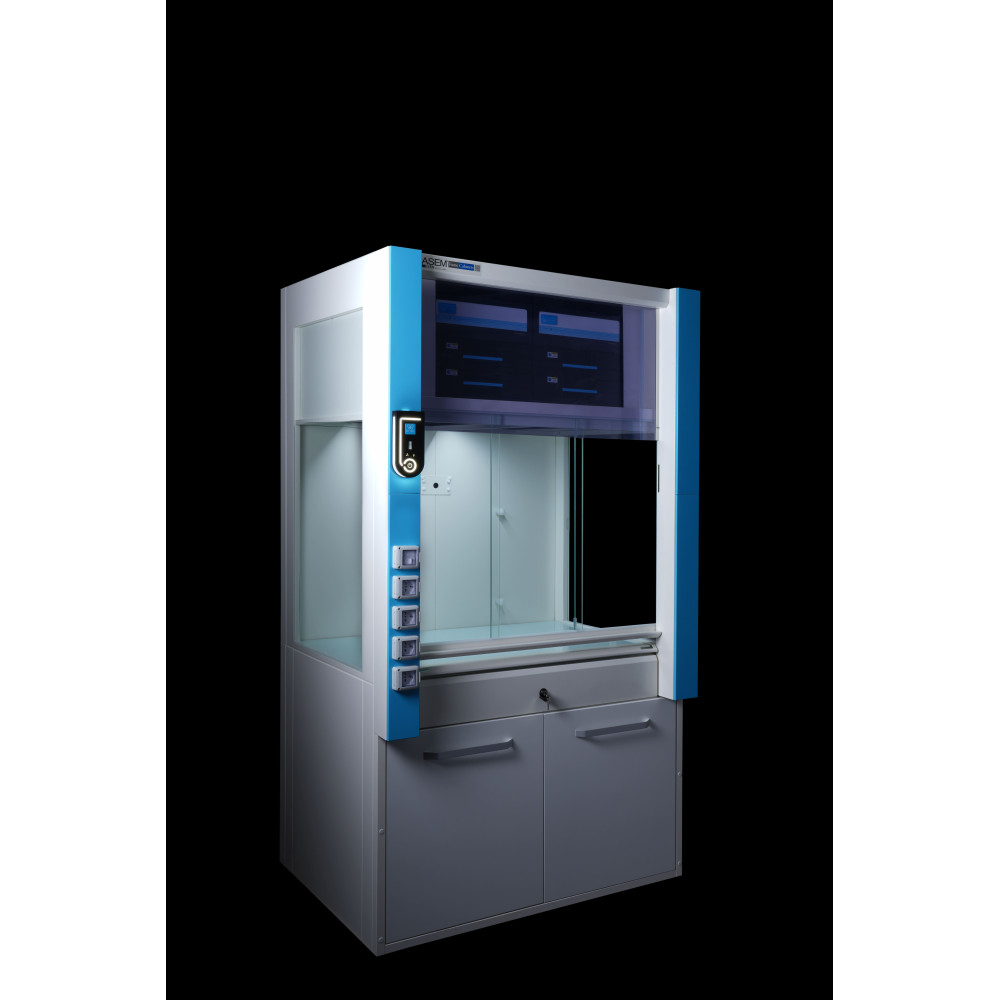

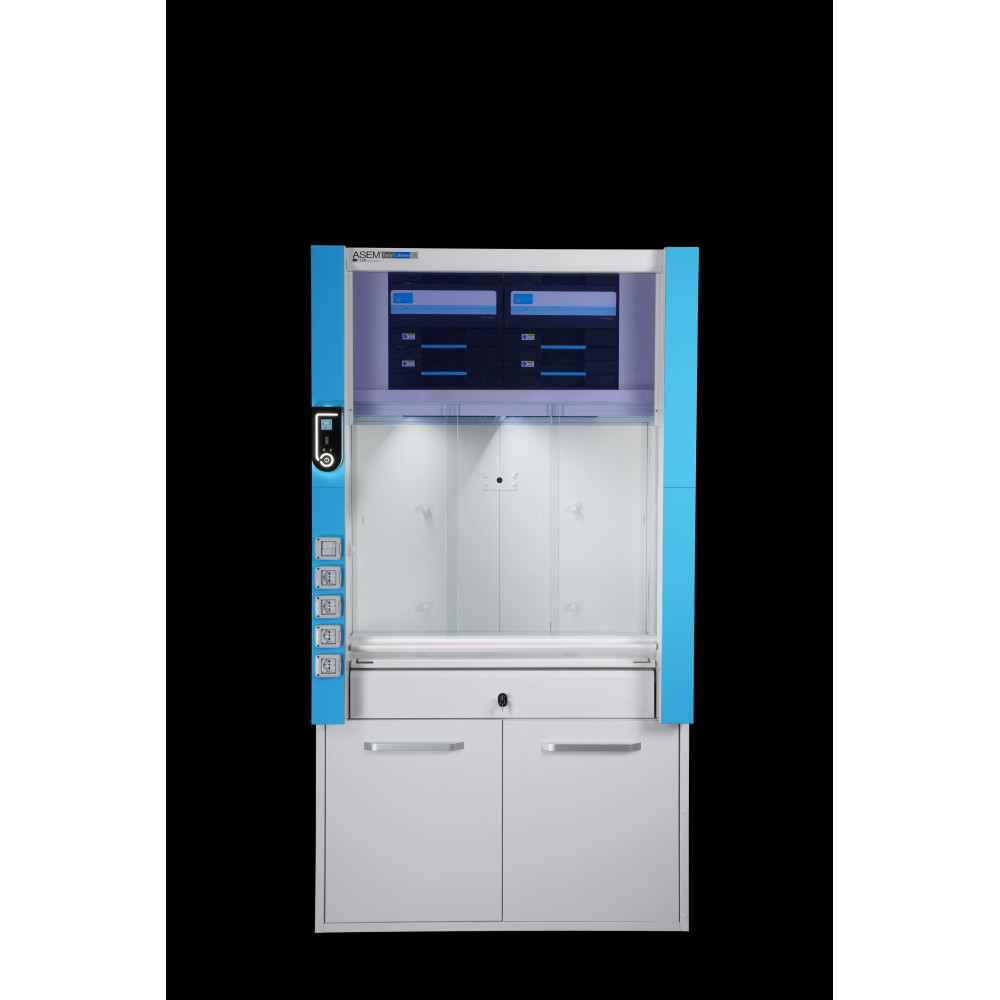

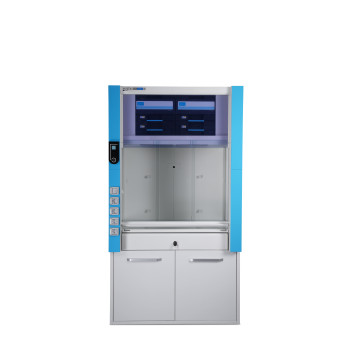

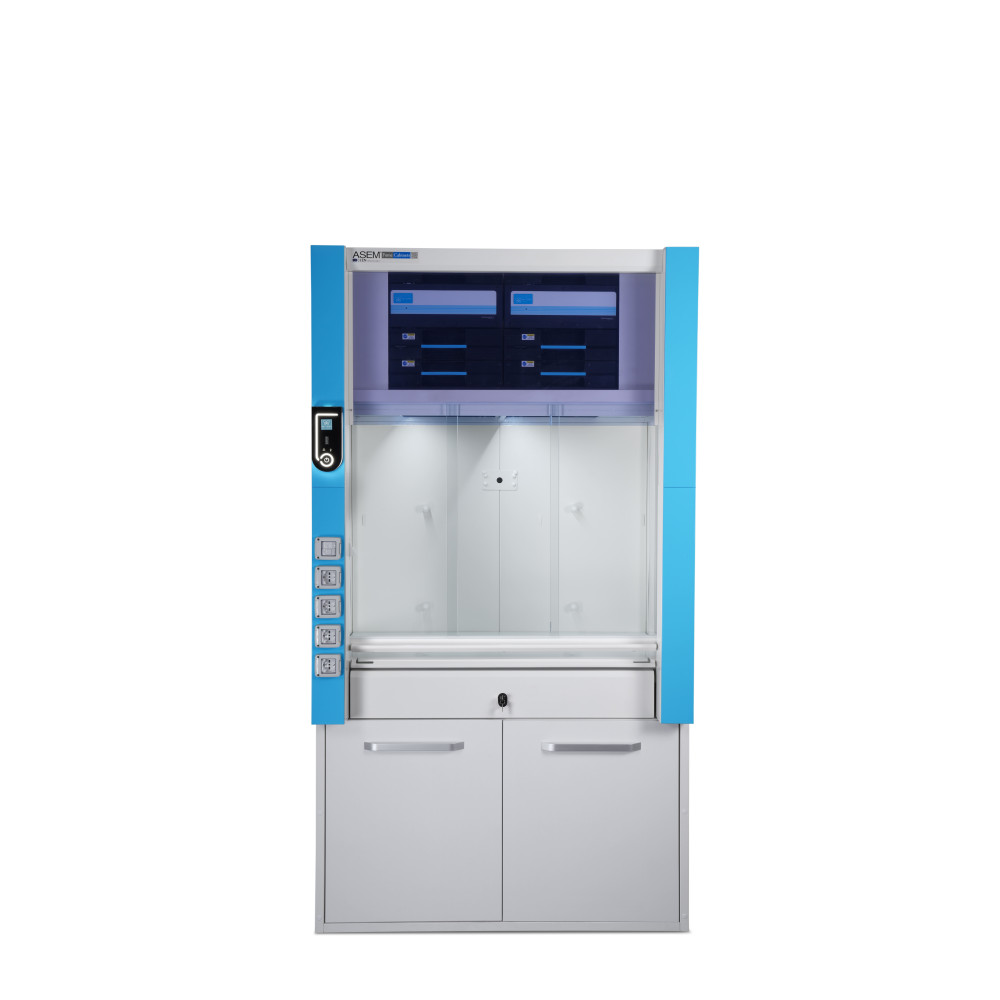

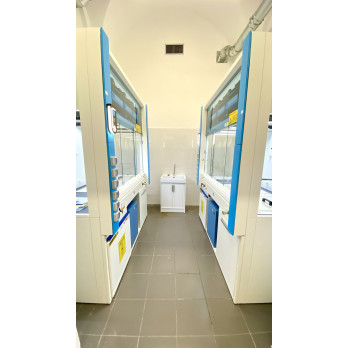

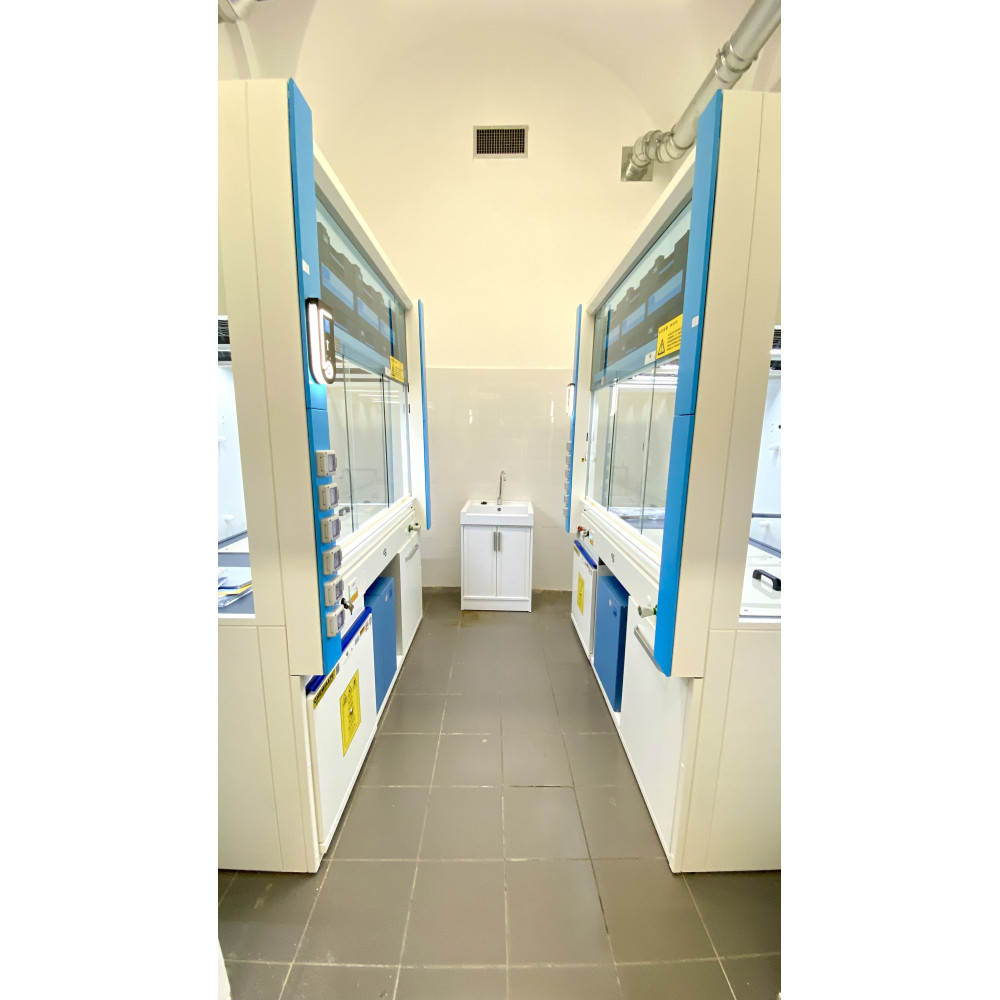

HOTTE À FUMÉE ASEM KRISTAL GREEN FILTRATION - CLASSE 0

Tous les hoods ASEM KRISTAL GREEN FUME HOOD A FILTRATION garantissent un confinement efficace de l'enveloppe conformément aux strictes normes EN 14175.

Le niveau de confinement définit la capacité de la hotte à retenir les polluants à l'intérieur de l'enveloppe, sans permettre leur dispersion dans l'environnement du laboratoire.

L'efficacité du confinement est démontrée par des tests réalisés conformément aux protocoles décrits dans les normes EN 14175-3, ASHRAE 110:2016 et AFNOR NF X 15-211 (2009) (<0,1 ppm SF6).



Les normes de confinement applicables aux hottes GreenFumeHood sont identiques à celles des hottes d'aspiration.

Efficacité de filtration selon la norme NF X 15-211



La technologie de filtration Neutrodine® Unisorb est conforme à la norme NF X 15-211, la plus stricte de l'industrie pour la filtration moléculaire, développée par un comité de scientifiques indépendants et de fabricants spécialisés.

Cette norme s'applique aux hottes de filtration (également connues sous le nom de hottes à recirculation ou ETRAF), conçues pour la recherche, l'analyse et l'enseignement dans tous les laboratoires où des agents chimiques sont manipulés et soumis à une limite d'exposition professionnelle (TLV ou VME).

Cette norme impose des critères de performance relatifs à :



• Efficacité de filtration

• Efficacité de confinement

• Vitesse de l'air sur la façade



STRUCTURE DE LA HOTTE

• Cadre en acier peint avec une poudre époxy résistante aux acides (à l'extérieur de la chambre d'aspiration)

• Paroi arrière et plafond en tôle d'acier électrozinguée de 10/10 mm d'épaisseur, formée à froid et peinte, après un traitement de dégraissage, une première application de primaire époxy et deux applications successives de poudres thermodurcissables en blanc RAL 9010, suivies d'un passage dans un tunnel thermique à 200°C

• Panneau latéral divisé en deux parties pour simplifier les procédures de montage et de maintenance

• Paroi latérale entièrement vitrée pour une visibilité maximale de l'opérateur



SALISCENDI AVEC CONTREPOIDS FRONTAL

• Cadre en acier avec revêtement époxy, guides en plastique coulissants et silencieux

• Verre de sécurité de 6 mm d'épaisseur en 3 éléments, qui coulissent également horizontalement

• Poignée aérodynamique pour optimiser le flux d'aspiration

• Contrepoids verticaux sur les déflecteurs avant rectangulaires en acier peint à la poudre époxy, cachés par des panneaux amovibles (110x110 mm), permettant un accès facile aux poulies et à la courroie dentée.

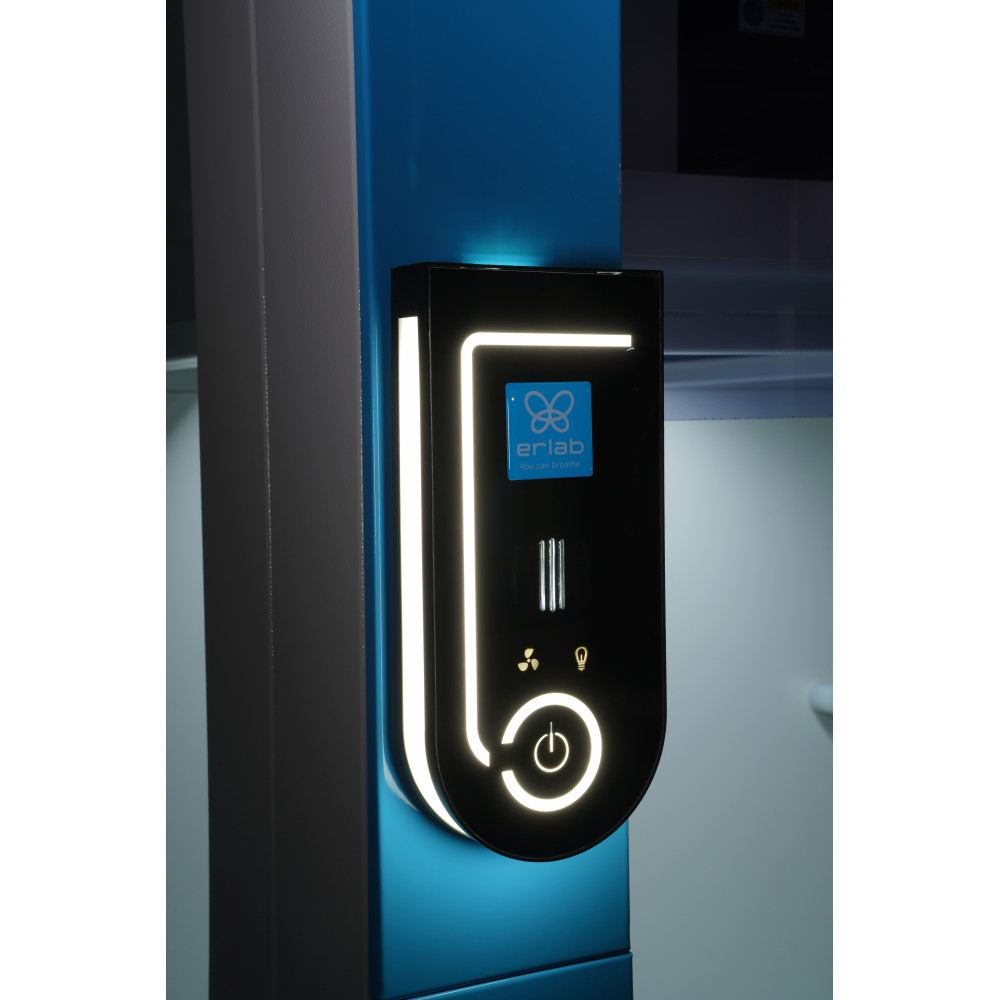

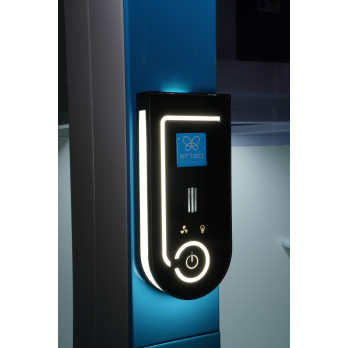

• Pour un accès facile pendant les opérations de maintenance. Ils permettent également l'intégration des prises électriques et du panneau de contrôle de la hotte.

• La courroie dentée est fabriquée en matériau plastique avec un dispositif anti-friction pour un fonctionnement silencieux.

• Dispositif de sécurité (système anti-chute) avec verrouillage immédiat du saliscendi en cas de déséquilibre ou de rupture de la courroie.

• Arrêts mécaniques à une hauteur de 45 cm avec déblocage manuel pour l'ouverture du panneau frontal conformément à la réglementation.

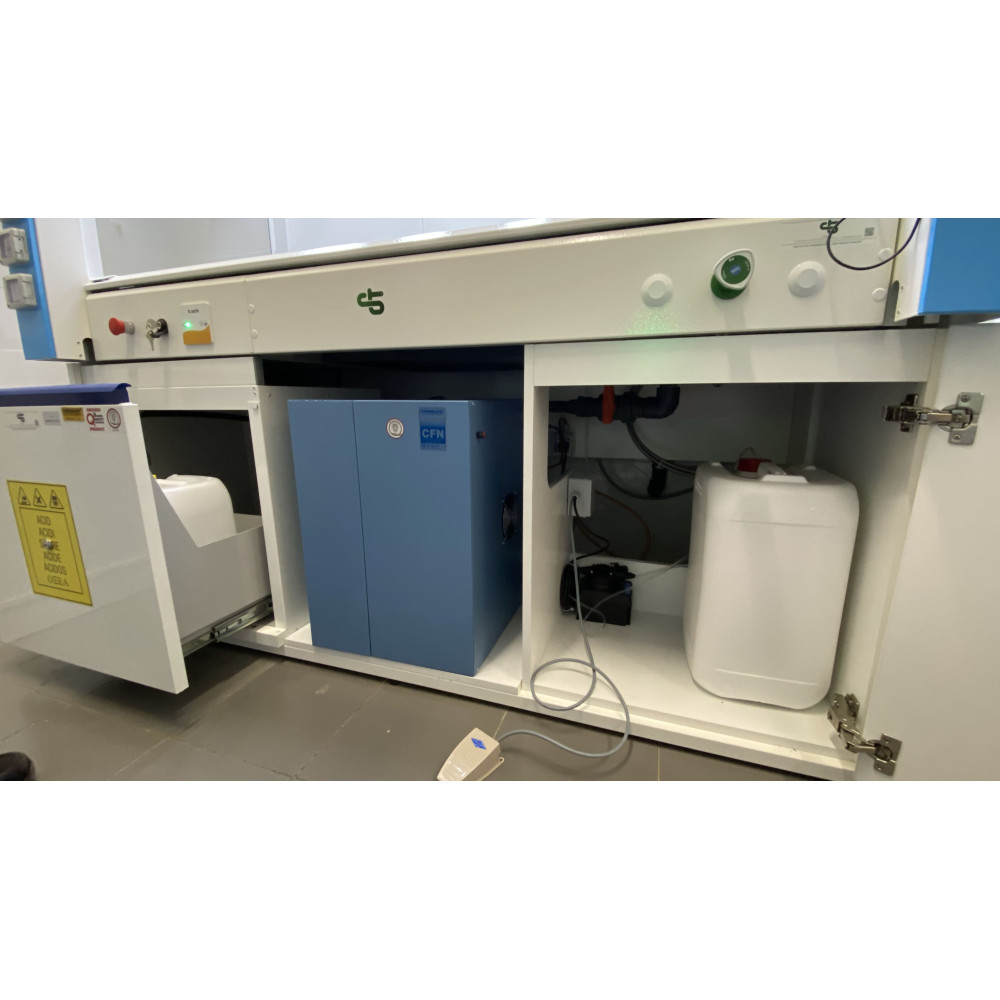

TIROIR TECHNIQUE MONTÉ FRONTAL

• Tiroir technique intégré sous le plan de travail, conçu pour accueillir les robinets de gaz et de fluides, ainsi que l'électronique de la hotte avec des compartiments séparés pour chaque composant.

• Tiroir étanche pour une protection optimale des équipements en cas de déversement accidentel de liquides.

• Guides de coulissement en nylon ultra-silencieux garantissant une ouverture presque complète du tiroir, pour un accès facile aux équipements.

• Accès facile et rapide à l'électronique, aux alarmes, aux connexions électriques et des fluides, grâce à un compartiment dédié et facilement accessible (avec un manuel d'utilisation inclus dans le tiroir), très apprécié des équipes de maintenance.



BY-PASS ET AIRFOIL-PASS

Le by-pass et l'airfoil-pass optimisent l'aspiration de la hotte lorsque le saliscendi est abaissé, évitant la création de turbulences à l'intérieur de la hotte.

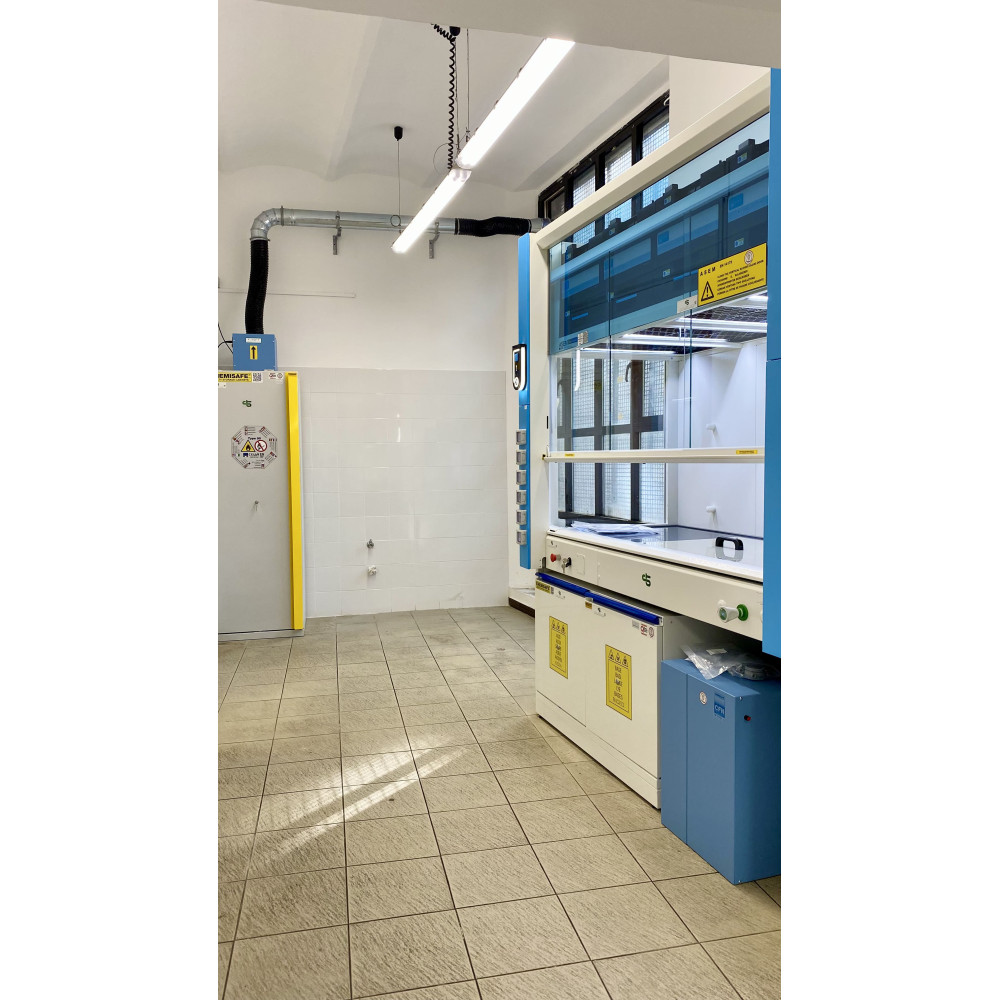

DISPOSITION RECOMMANDÉE DE LA HOTTE D'ASPIRATION

La hauteur utile disponible sous le plan de travail est de 690 mm. Nous offrons deux types d'accessoires optionnels :

• Armoires avec portes, tiroirs ou une combinaison de bois et de métal sur un socle.

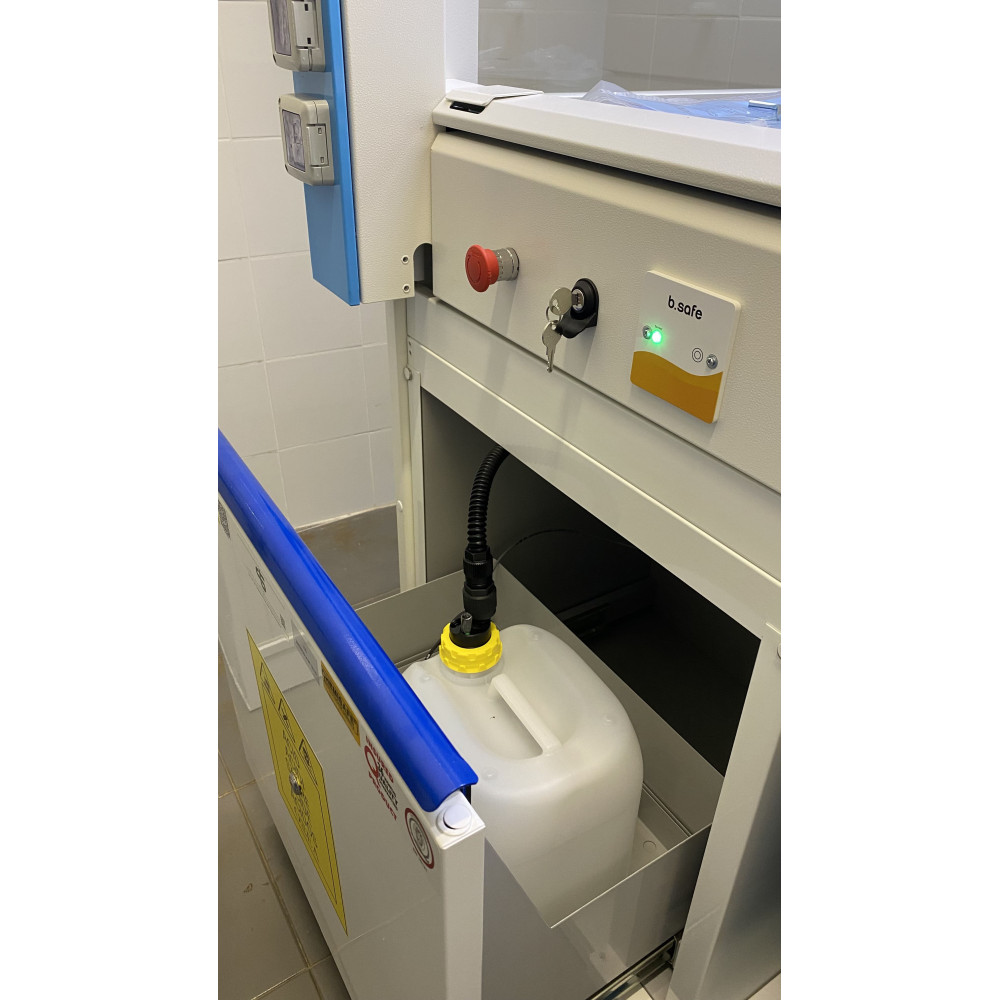

• Armoires de sécurité pour le stockage de produits chimiques (résistantes au feu ou pour produits corrosifs/toxiques).

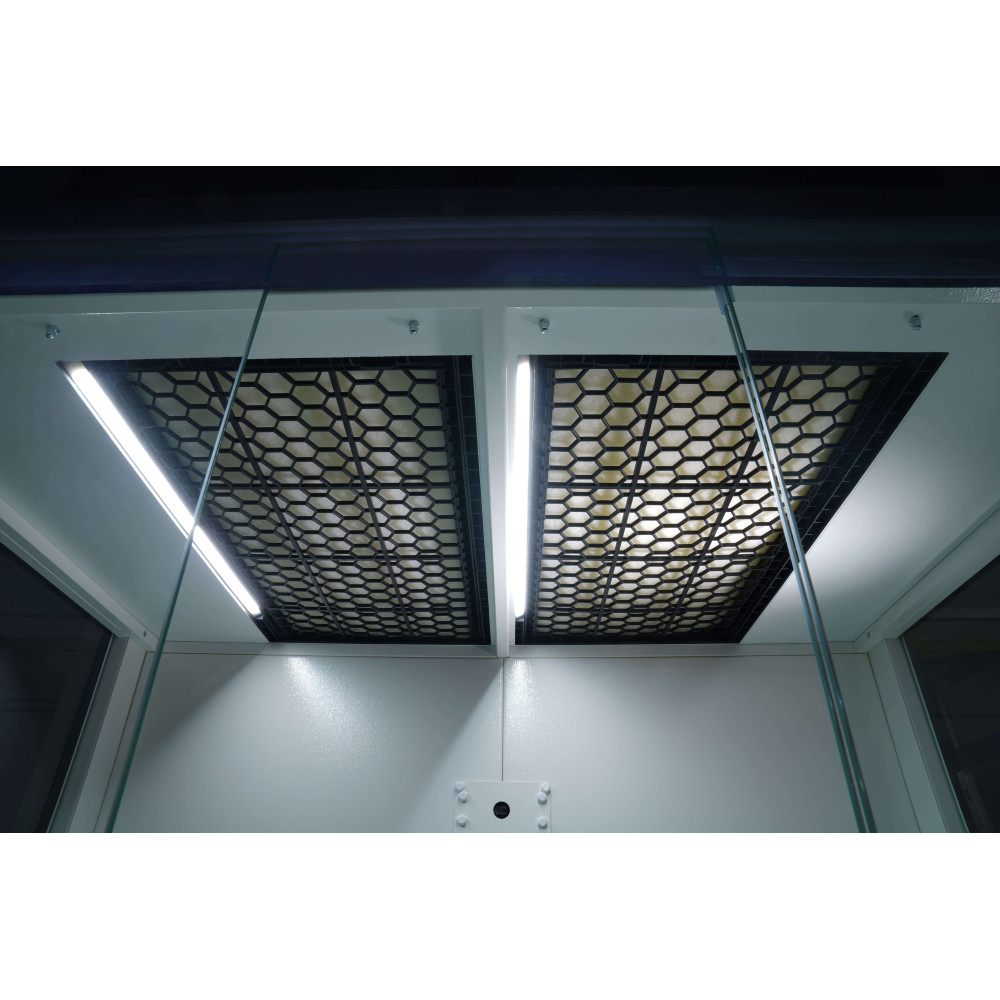

ÉCLAIRAGE

Éclairage LED intégré dans le premier module avant la filtration.



FILTRATION MOLECULAIRE - FILTRE NEUTRODINE UNISORB®

Neutrodine® UNISORB est le premier filtre moléculaire multi-usage pour les vapeurs et gaz de laboratoire.

Fruit des recherches récentes d'Erlab, la hotte GreenFumeHood est équipée de la nouvelle génération de filtres Neutrodine® Unisorb.

Développée il y a plus de 5 ans par le laboratoire de recherche et développement d'Erlab, cette nouvelle technologie a subi des centaines de tests, des premiers essais de formulation des matériaux de filtration à la validation des performances de ces nouveaux filtres dans des situations réelles.

Neutrodine® Unisorb augmente considérablement la capacité de confinement de la plupart des vapeurs émises lors des processus de laboratoire.

Ces améliorations sont significatives pour les molécules connues pour être les plus difficiles à retenir avec des filtres à charbon actif conventionnels, tels que les COV polaires avec des masses molaires faibles et des températures d'ébullition basses.



Innovation brevetée :

• Système de filtration anti-décantation : Brevet USA 7.563.301

• Filtre Neutrodine® Unisorb : Brevet USA 12/465.434



Avantages de la filtration Neutrodine Unisorb :

• Les solvants, acides et bases peuvent être traités simultanément avec le même filtre.

• Capacité de rétention sans précédent

• Formulation unique sans mélange de charbon

• Aucune imprégnation à base de métaux lourds



TECHNOLOGIE DE FILTRATION MOLECULAIRE

La filtration moléculaire se concentre sur les polluants sous forme de molécules, comme les COV (composés organiques volatils), les gaz, les vapeurs, etc.

Les molécules sont retenues par le phénomène d'adsorption, une propriété des solides qui permet de fixer certaines molécules sur leur surface.

Le charbon actif est utilisé depuis plus d'un siècle pour ses propriétés d'adsorption remarquables.

De nombreuses applications, telles que le traitement de l'eau, le traitement des déchets atmosphériques, le traitement des COV, la récupération des solvants, etc., utilisent aujourd'hui diverses variétés de charbon actif.

Chaque application nécessite un charbon actif adapté.

Erlab a développé une gamme unique de charbons actifs, dédiée à la protection contre l'inhalation par le personnel de laboratoire.

Nos spécifications extrêmement strictes déterminent toutes les caractéristiques (granulométrie, densité apparente, dureté, teneur en cendres, etc.) qui nous permettent de sélectionner et de formuler les matières premières pour garantir la meilleure adsorption possible sur un large éventail de molécules. Ces caractéristiques sont rigoureusement contrôlées par les protocoles décrits dans les normes internationales (ASTM).

Cependant, le charbon actif n'est pas la seule garantie des performances de filtration. L'efficacité d'un filtre moléculaire dépend également de son installation et de son utilisation. La conformité de nos hottes à la norme AFNOR NF X 15-211 garantit les performances de filtration moléculaire.



Avantages des hottes chimiques : Réduction de l'impact sur l'environnement

• Les polluants chimiques sont capturés à la source : aucune émission chimique n'est libérée dans l'atmosphère

• Filtres fabriqués à partir de matières premières écologiques et recyclées par récupération énergétique

• Faible consommation d'énergie

• Réduction de l'impact environnemental du bâtiment
