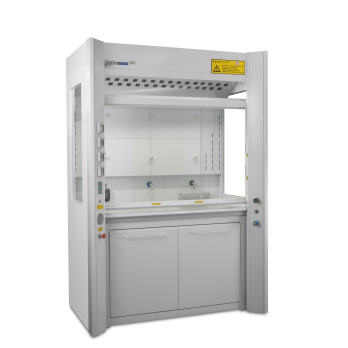

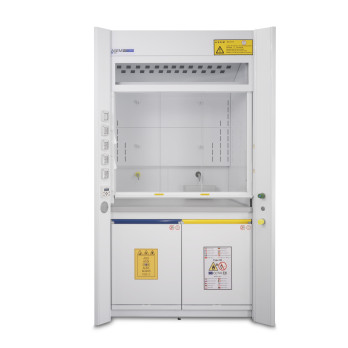

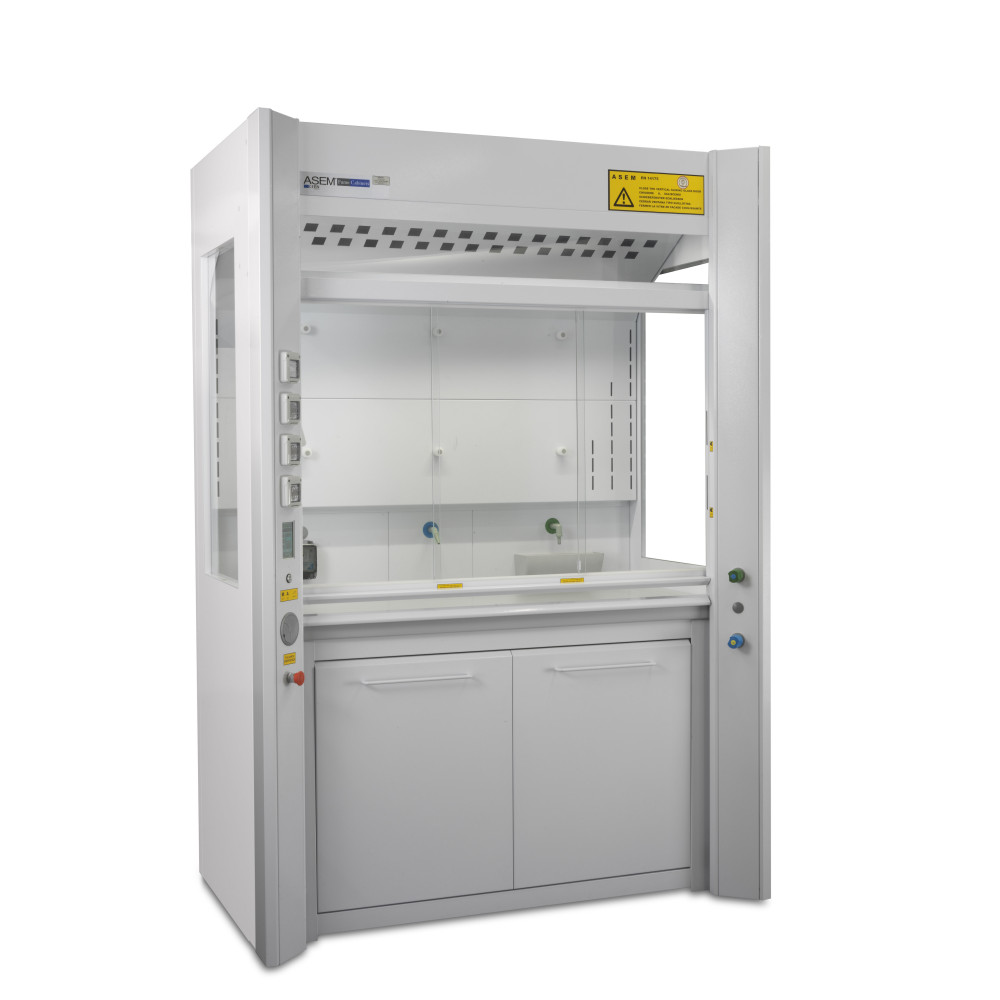

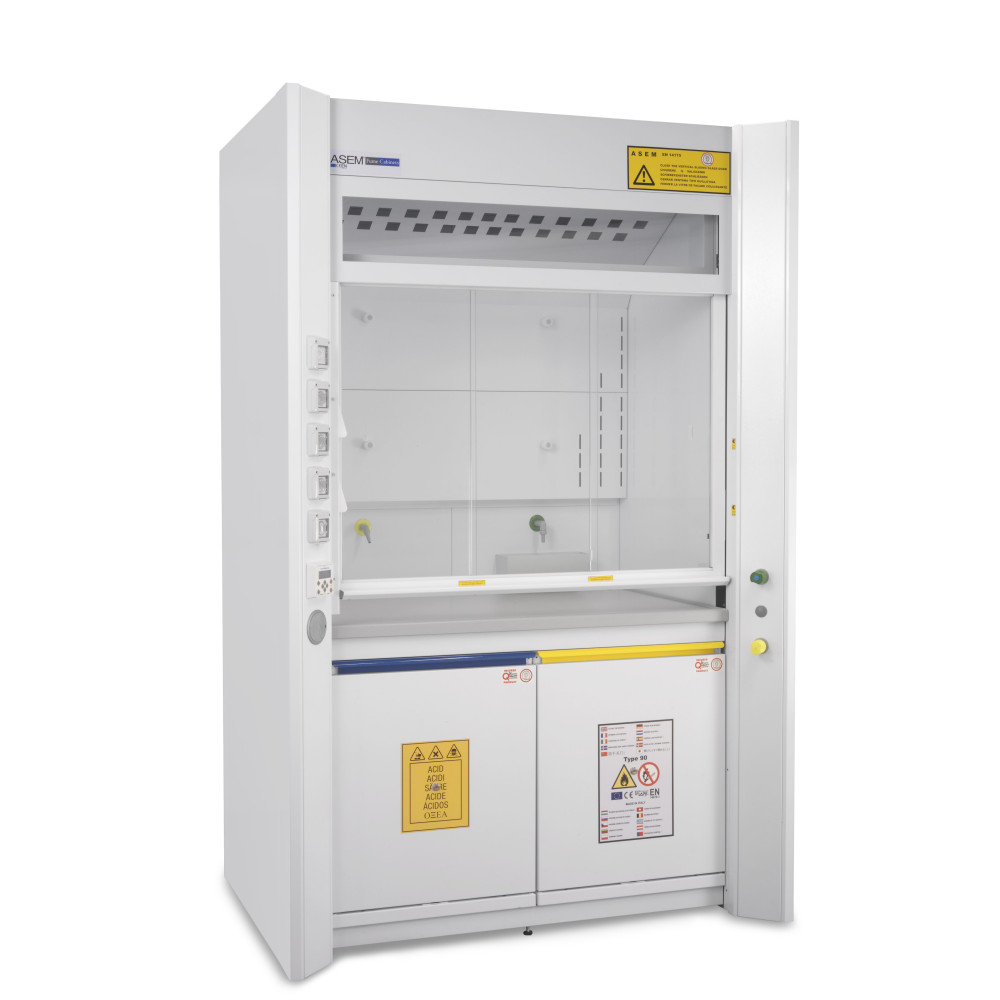

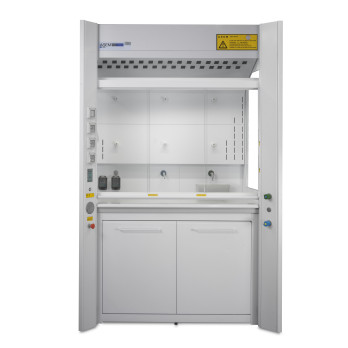

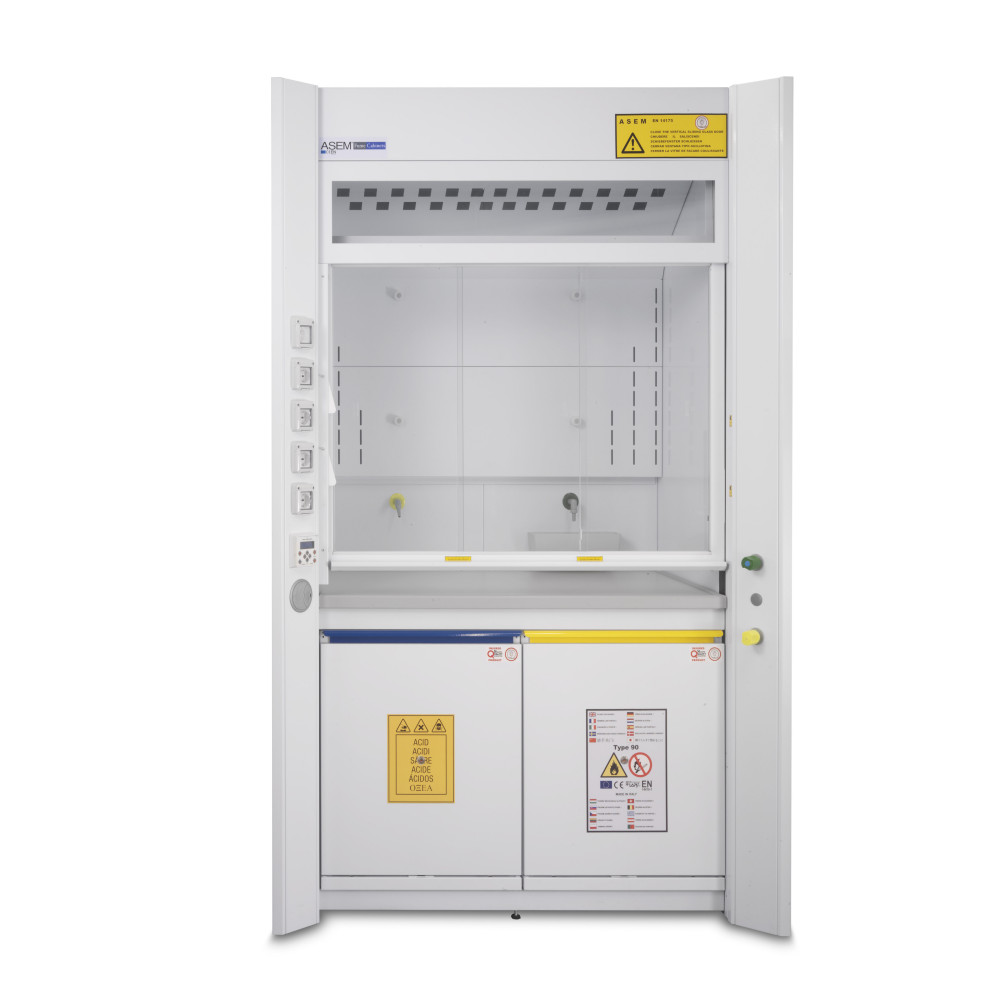

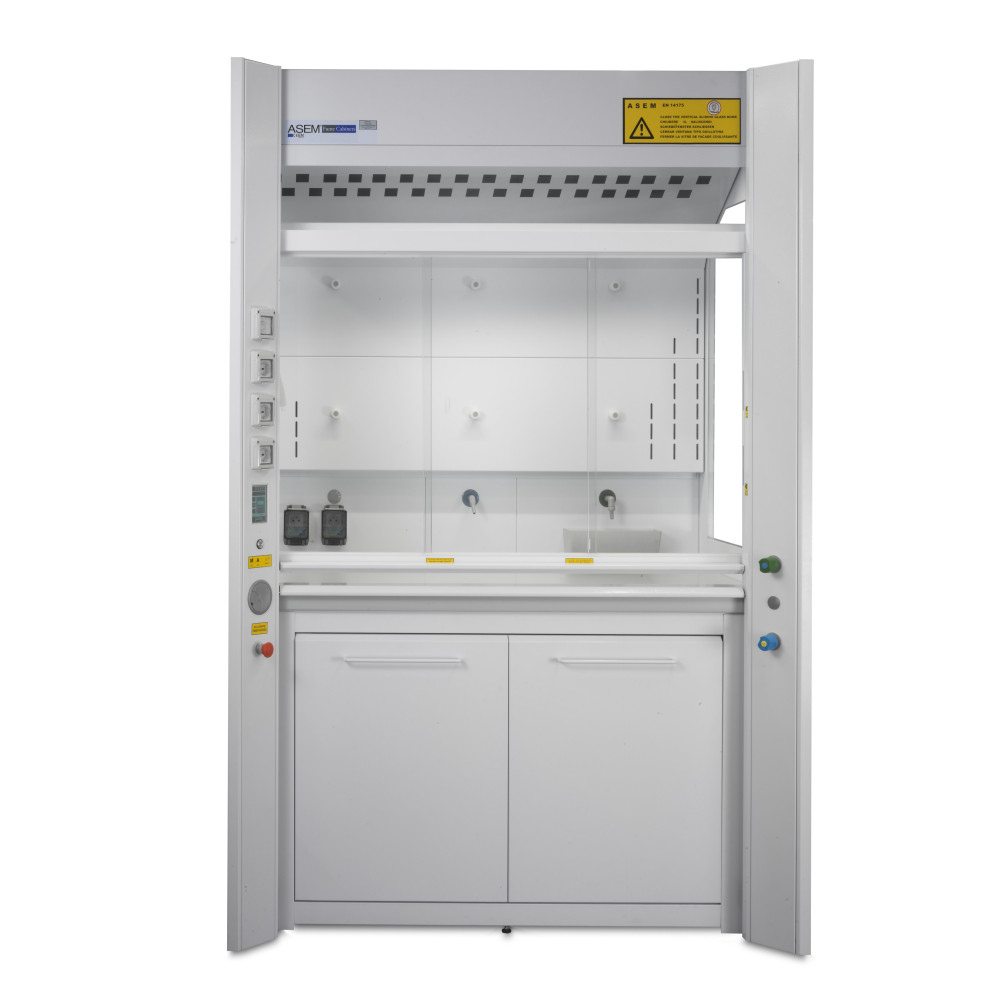

HOTTES D'EXTRACTION ASEM - SÉRIE CP CLASSE 0

Toutes nos hottes de laboratoire ASEM® sont testées en usine pour l'indice de confinement et certifiées conformes aux normes EN 14175 parties 2, 3, 4, 5, 6, 7 et UNI TS 11710.



UTILISATION

Dispositif de protection collective pour l'utilisateur, certifié selon les normes EN 14175 et UNI TS 11710.

Extraction des vapeurs et poussières du volume de travail afin qu'aucune concentration de substances chimiques n'atteigne l'opérateur ni le laboratoire.

Prévention de la formation d'une atmosphère explosive dans le volume de travail.

Protection contre les projections de substances chimiques.

Les hottes chimiques ne conviennent pas à la manipulation d'agents biologiques ou de micro-organismes.

Classe de réaction au feu "0".



STRUCTURE

Entierement construite en tôle d'acier.

Construite avec des éléments en acier, en modules interconnectés, permettant leur interchangeabilité ou remplacement.

Parois latérales, fond, double aspiration et plafond en tôle d'acier électrozinguée de 15/10 et 10/10 mm, pliée à froid et peinte, après dégraissage, avec une première couche de fond époxy et deux couches successives de poudres thermodurcissables d'au moins 90 microns, durcies à 210°C.

Couleur : Blanc RAL 9010.

Qualité et adhérence du revêtement vérifiées selon la norme UNI EN ISO 12944. Assemblage rapide des composants grâce aux vis à tête hexagonale en acier, créant une structure solide et robuste.

Pieds réglables en matériau antiacide pour niveler la structure.



CORPS

Point d'extraction situé sur le toit de la hotte : collerette/collet de diamètre 250 mm.

Commandes externes situées sur les déflecteurs latéraux triangulaires.

Double fond arrière de la zone d'aspiration, avec panneau amovible pour la désinfection, présentant les mêmes caractéristiques que les parois, et équipé d'ouvertures pour optimiser la ventilation.



DEFLECTEURS

Sur toute la hauteur, sans arêtes vives, pour diriger l'air des parois vers l'intérieur, évitant les "reflux" et les turbulences.

Construits en tôle d'acier électrozinguée de 12/10 mm, recouverte de peinture époxy.

Panneau amovible pour l'ajout de nouveaux équipements ou pour l'entretien.

Passage de câbles avec couvercle.

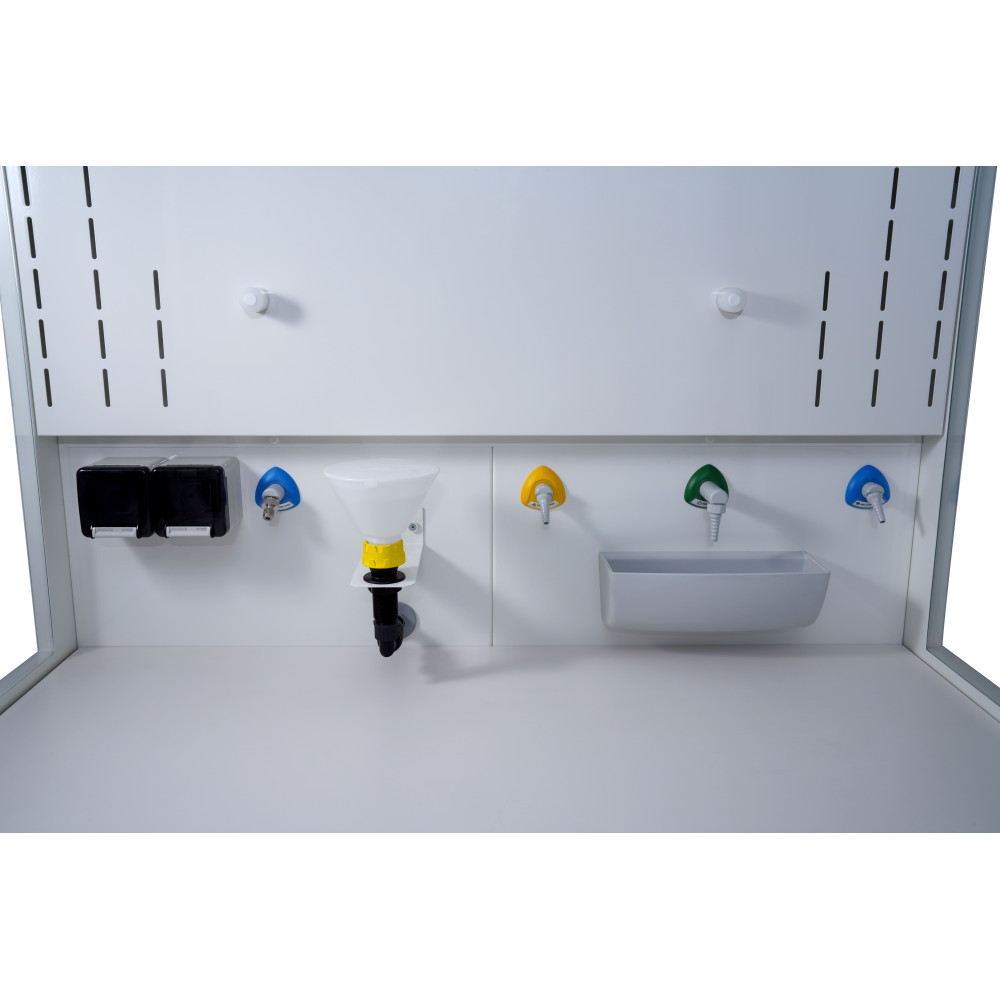

DOUBLE FOND ARRIÈRE

Conçu pour l'installation de structures et supports amovibles, dimensionné selon la largeur des hottes chimiques.

Facilement amovible pour le nettoyage, opération pouvant être effectuée par les utilisateurs sans technicien spécialisé, réduisant ainsi les coûts de maintenance.



GUILLLOTINE

Composée d'un cadre métallique en acier galvanisé de 1 mm, phosphaté et recouvert de poudre époxy durcie à 180°C. Guillotine simple à ouverture verticale. Vitres en verre feuilleté Securit de 3 + 3 + PVB, conformes aux normes UNI EN12543-1 et EN 12600.

Système de verrouillage mécanique pour l'ouverture verticale. Ouverture possible jusqu'à 300 et 450 mm du plan de travail. Pour l'entretien ou l'insertion d'outils encombrants, le système peut être déverrouillé pour permettre une ouverture complète de la guillotine.

Équipée d'une alarme optique/sonore qui s'active en cas d'ouverture volontaire par l'opérateur.

Le système de fermeture se réactive automatiquement et l'alarme s'éteint lorsque la guillotine est abaissée, conformément à la norme EN 14175 (optionnel).

Les cadres de la guillotine sont dotés d'un dispositif de sécurité qui bloque immédiatement la chute en cas de rupture d'un câble ou d'une courroie dentée du contrepoids. Les contrepoids sont placés derrière la paroi arrière, à l'extérieur de la hotte, et soutenus par des câbles en acier inoxydable AISI 316 de 3 mm ou des courroies dentées avec âme en acier, poulies en aluminium à faible friction avec dispositif anti-déraillement, garantissant une force de déplacement limitée. Les câbles sont situés à l'extérieur du volume d'aspiration et ne sont donc pas en contact avec les vapeurs corrosives pouvant se former lors des manipulations à l'intérieur de la hotte.

Dispositif de sécurité avec verrouillage immédiat en toute position de la guillotine en cas de déséquilibre ou de rupture des câbles. Position de fin de course avec blocage anti-pincement en cas de fermeture accidentelle.

Conformément à la norme EN 14175, la force manuelle requise pour ouvrir ou fermer la guillotine ne doit pas dépasser 30 N par mètre linéaire.

Ces systèmes de sécurité sont contrôlés en production et vérifiés lors des audits par Bureau Veritas.



SUPPORT MÉTALLIQUE DU PLAN DE TRAVAIL

Construit avec des tubes d'acier soudés TIG, offrant une grande capacité de charge et une possibilité de réglage en hauteur.

Traitement de protection par décapage et phosphatation à chaud pour éliminer les résidus de scories ou de graisses, suivi de l'application électrostatique de poudres avec pigmentation de couleur BLANC RAL 9010.

Le revêtement subit un traitement de séchage et de cuisson dans un four à 210°C, où il fusionne avec la partie métallique.

Vis à tête hexagonale en acier permettant un assemblage rapide du cadre à la base autoportante, créant une structure particulièrement solide et robuste.



TOIT DE LA HOTTE

Entièrement réalisé en tôle d'acier galvanisé de 1,2 - 1,5 et 2 mm, phosphatée et peinte avec des poudres époxy fixées par passage dans un four à 180°C.

Sur demande, peut être réalisé en PVC avec les mêmes caractéristiques aérauliques que le toit en acier.



PLAFOND DE LA HOTTE

Dans la partie à double aspiration, le plafond est équipé d'un grand nombre d'ouvertures de ventilation, conçues pour diriger uniformément les vapeurs d'aspiration afin d'éviter les turbulences.

Une ouverture avec un panneau en polycarbonate optique est réalisée sur le toit pour accueillir l'éclairage.

Ce panneau sert également de voie d'évacuation privilégiée en cas d'explosion et/ou d'augmentation de pression à l'intérieur de la hotte.

Sur le toit de la hotte est positionnée la collerette d'évacuation de diamètre 250 mm, équipée sur demande d'un système de collecte anti-condensation pour éviter que la condensation, due à l'échange thermique entre les tubes et les différentes températures entre le laboratoire et l'extérieur, ne tombe à l'intérieur de la hotte.

Il est également possible d'équiper la hotte chimique du système SA7000, permettant d'aspirer les meubles sous les hottes chimiques, garantissant la ventilation nécessaire et le renouvellement de l'air.
