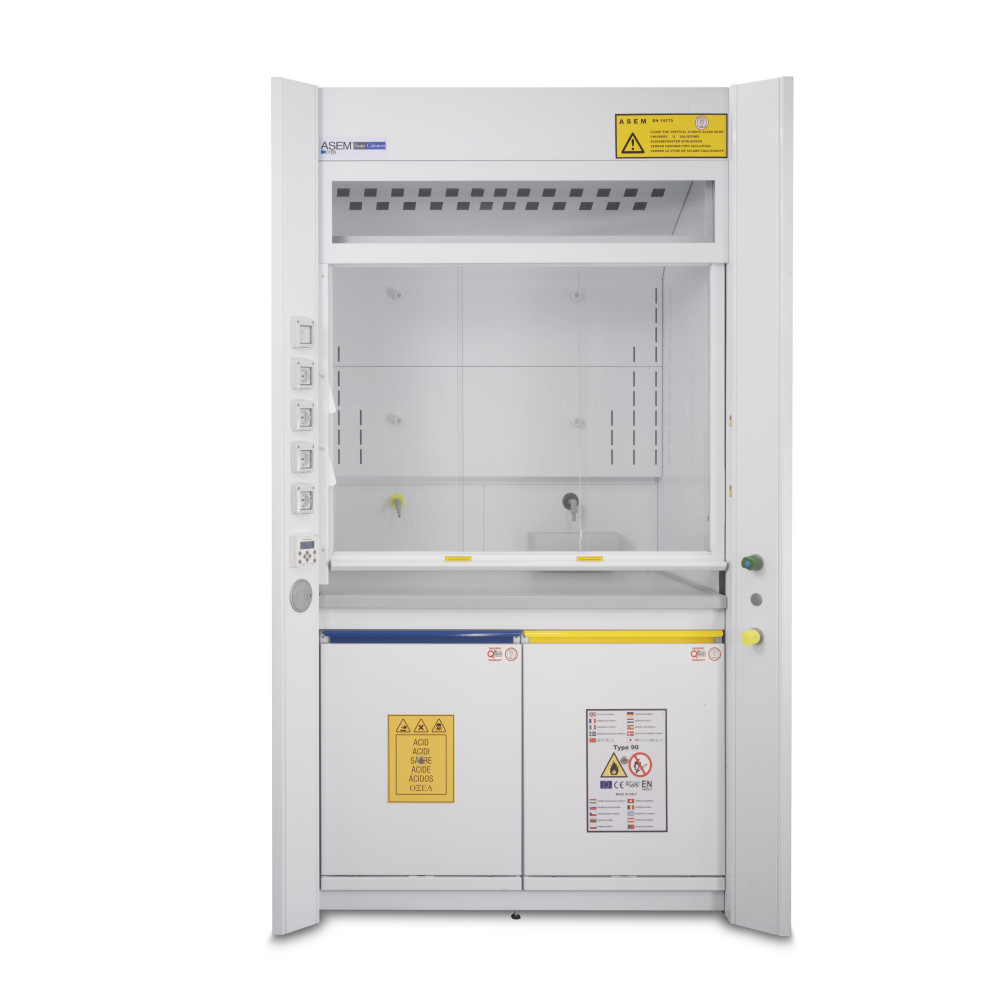

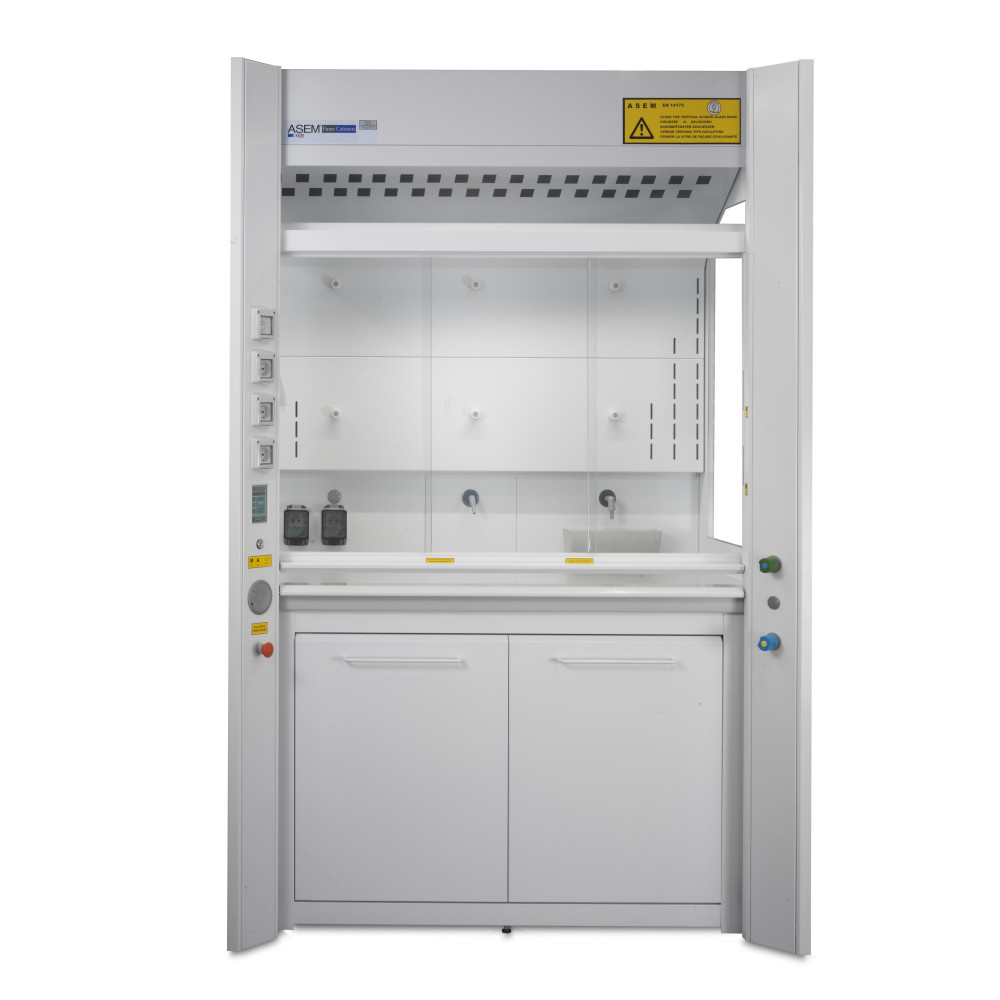

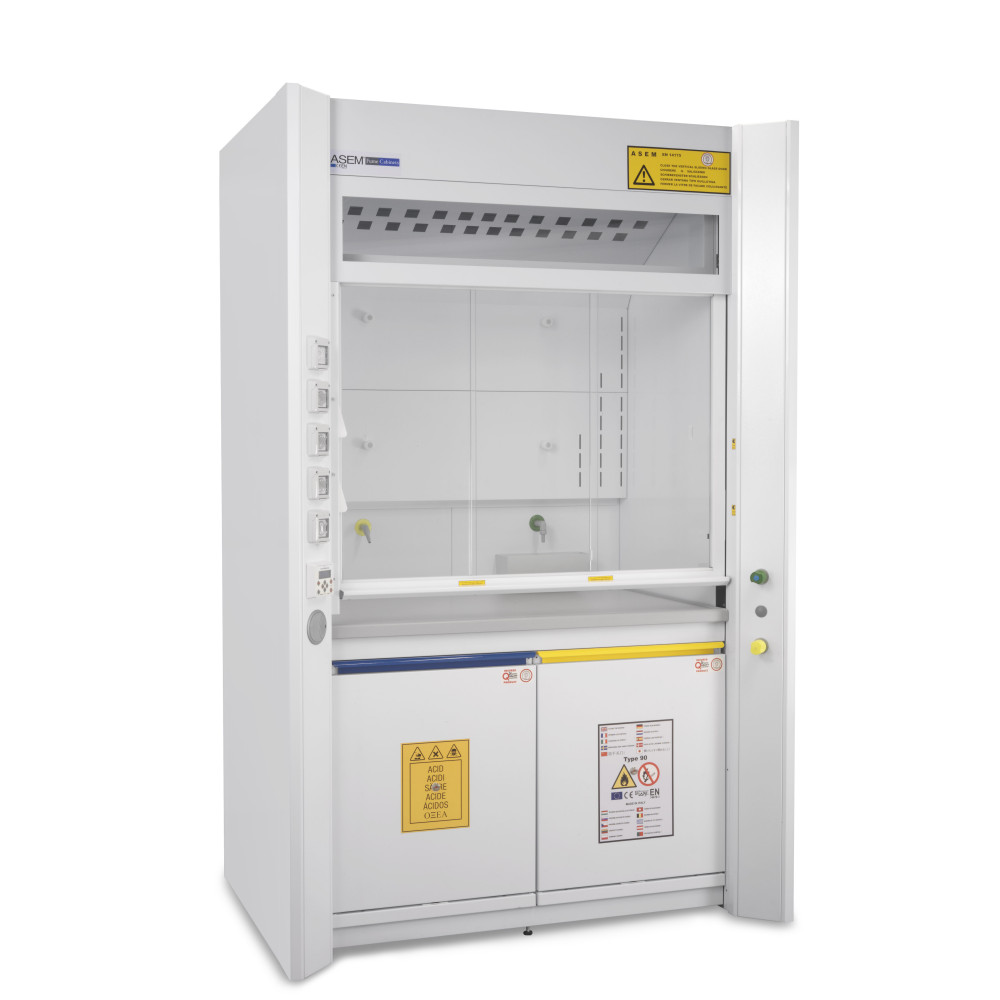

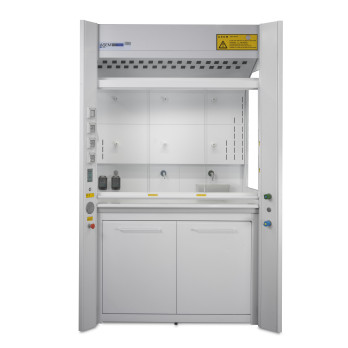

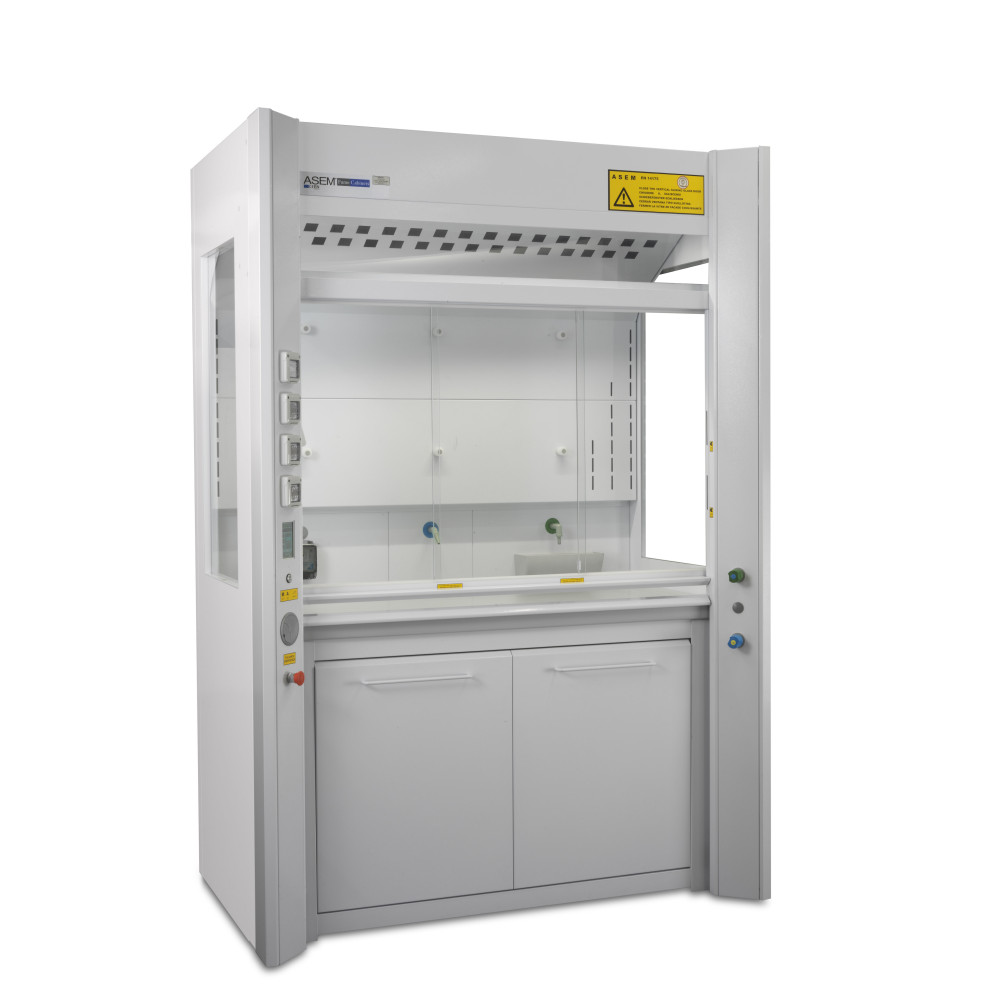

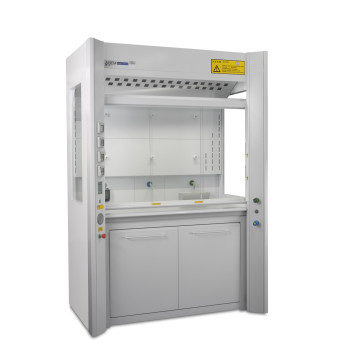

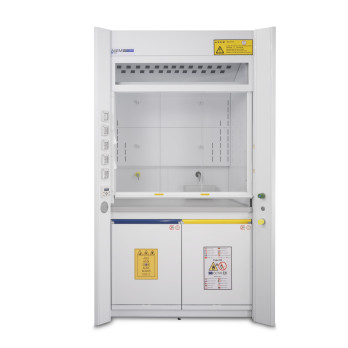

CAMPANAS DE EXTRACCIÓN ASEM - SERIE CP CLASE 0

Todas nuestras campanas de extracción de humo ASEM® están probadas en fábrica para el índice de contención y certificadas conforme a las normas EN 14175 2-3-4-5-6-7 y UNI TS 11710.



USO

Dispositivo de protección colectiva para el usuario certificado según las normas EN 14175 - UNI TS 11710.

Extracción de vapores y polvo del volumen de trabajo para evitar que ninguna concentración de sustancias químicas llegue al operador o al laboratorio.

Prevención de la formación de una atmósfera explosiva en el volumen de trabajo.

Protección contra la proyección de sustancias químicas.

Las campanas químicas no son adecuadas para la manipulación de agentes biológicos o microorganismos.

Clase de reacción al fuego "0".



ESTRUCTURA

Totalmente construida en chapa de acero.

Construida con elementos de acero, en módulos interdependientes, ensamblables y mecánicamente conectables, permitiendo su intercambiabilidad o reemplazo de elementos individuales. Laterales, pared posterior, doble extracción y techo en chapa de acero galvanizado, con un grosor de 15/10 - 10/10 mm, plegada en frío y pintada, después de un tratamiento de desengrase, con una primera aplicación de imprimación epoxi y 2 aplicaciones sucesivas de polvos termoendurecibles de al menos 90 micras, donde el esmalte recibe un tratamiento de secado y cocción en un horno térmico a 210°C, fusionándose con la parte metálica.

Polvos con pigmentación de color BLANCO RAL 9010.

La calidad y adherencia del revestimiento son verificadas conforme a la norma UNI EN ISO 12944. Tornillos de cabeza hexagonal de acero permiten un rápido montaje de los diversos componentes, creando una estructura portante particularmente sólida y robusta. Pies regulables en material antiácido en la base permiten nivelar la estructura.



CUERPO

El punto de extracción está ubicado en el techo de la campana: brida/cuello de 250 mm de diámetro.

Los elementos de control están situados fuera de la campana, sobre los deflectores laterales triangulares.

El doble fondo posterior del área de extracción necesario para capturar uniformemente los gases y vapores, también en la superficie de trabajo, se logra instalando un panel removible para la sanitización, con las mismas características que las paredes, y con una cantidad de aperturas distribuidas para optimizar la ventilación.



DEFLECTORES

A lo largo de toda la altura, sin bordes, para canalizar el aire desde los laterales de la campana hacia el interior, evitando además "reflujo" y retornos de flujo.

Construidos en chapa de acero galvanizado de 12/10 mm recubierta con pintura epoxi. Panel removible para la inserción de nuevas utilidades o para mantenimiento.

Foto de paso de cables con tapa.

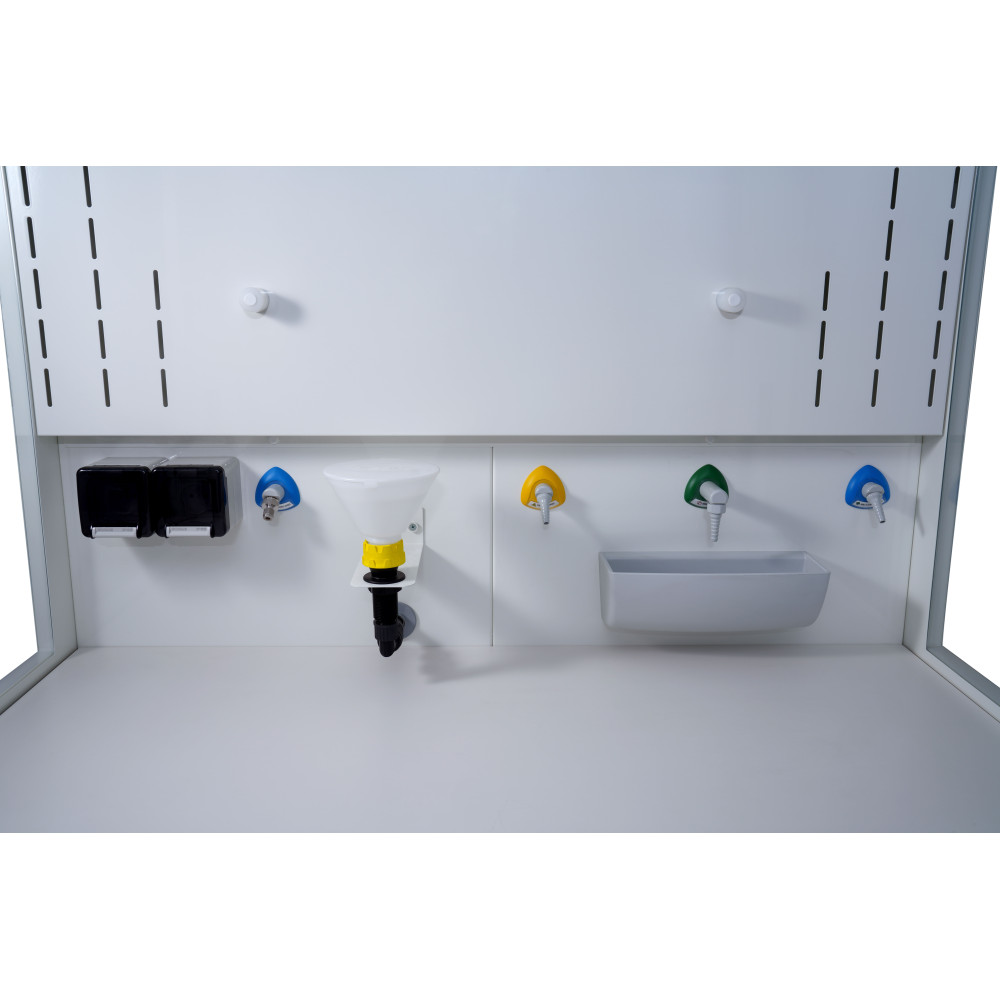

DOBLE FONDO POSTERIOR

Diseñado para poder aplicar rejillas y soportes removibles, y dimensionado en función del ancho de las campanas químicas.

Fácilmente removible para su limpieza; esta operación puede ser realizada por los propios usuarios sin la presencia de un técnico especializado. Esto permite reducir los costos de mantenimiento de la campana química.



SISTEMA DE CAÍDA

El sistema de caída está compuesto por un marco metálico de acero galvanizado de 1 mm de grosor, fosfatado y recubierto con polvo epoxi fijado mediante un paso por un túnel térmico a 180 °C y/o de aluminio. 2 o 3 vidrios laminados Securit de 3 + 3 + PVB en conformidad con UNI EN12543-1 y EN 12600. El sistema de caída se abre y cierra en cualquier posición gracias a un sistema manual o motorizado. Los vidrios del sistema de caída pueden abrirse y cerrarse también de forma horizontal, actuando como una pantalla completa para el cuerpo del operador, permitiendo al mismo tiempo la manipulación dentro de la campana. El sistema de caída está equipado con un sistema de bloqueo mecánico para la apertura vertical. La apertura es posible hasta 300 y 450 mm desde la superficie de trabajo. Para mantenimiento o inserción de herramientas voluminosas, es posible desbloquear este sistema para permitir la apertura completa de la guillotina.

La campana está equipada con un dispositivo de alarma óptico/acústico que se activa en caso de apertura voluntaria por parte del operador. Al bajar el sistema de caída, el sistema de cierre se reactivará automáticamente y la alarma óptico/acústica se apagará, en conformidad con la norma EN 14175 (opcional).

Los marcos del sistema de caída están dotados de un dispositivo de seguridad que bloquea inmediatamente la caída en caso de rotura de uno de los cables dentados del contrapeso. Estos contrapesos se colocan detrás de la pared posterior, fuera de la campana, o frontalmente y se sostienen mediante cables de acero inoxidable AISI 316 de 3 mm o correas dentadas con núcleo de acero, poleas de aluminio de baja fricción con dispositivo anti-desprendimiento que garantiza una fuerza de desplazamiento limitada.

Están fuera del volumen de extracción y, por lo tanto, no están en contacto con los vapores corrosivos que se pueden desarrollar durante la manipulación dentro de la campana.

Dispositivo de seguridad con bloqueo inmediato en cualquier posición de la caída en caso de desequilibrio o corte de cables. Posición de fin de carrera con bloqueo salvadita en caso de cierre accidental.

Conforme a la norma EN 14175, la fuerza manual que debe ejercerse para abrir o cerrar la guillotina no debe superar los 30 N por metro lineal.

Estos sistemas de seguridad son controlados en producción y verificados durante las auditorías de Bureau Veritas.



SOPORTE METÁLICO PARA EL PLANO DE TRABAJO

Construido con tubos de acero soldados TIG que permiten una alta capacidad de carga y ajuste en altura.

El tratamiento de protección se realiza mediante un proceso de decapado y fosfatación en caliente para eliminar posibles residuos de escoria o grasa, y luego se aplican polvos electrostáticos con pigmentación de color BLANCO RAL 9010.

El esmalte se somete a un proceso de secado y cocción en un horno a 210 °C, donde el esmalte se fusiona con la parte metálica.

Tornillos de cabeza hexagonal en acero permiten un rápido ensamblaje del marco a la base autoportante, creando una estructura particularmente sólida y robusta.



TECHO DE LA CAMPANA

Está completamente hecho de chapa de acero galvanizado de 1,2 - 1,5 y 2 mm, fosfatado y pintado con polvos epoxi fijados gracias al paso en un horno térmico a 180 °C.

A petición, se puede realizar en PVC con las mismas características aéraulicas que el techo de acero.



TECHO DE LA CAMPANA (PARTE CON DOBLE ASPIRACIÓN)

El techo está equipado con numerosas aberturas de ventilación, diseñadas para canalizar uniformemente los vapores de aspiración y evitar turbulencias.

Una abertura con panel de policarbonato óptico está instalada en el techo para acomodar la iluminación.

Este panel también tiene la función de ser la vía de escape preferencial en caso de explosión y/o aumento de presión dentro de la campana.

En el techo de la campana está colocado el collarín de evacuación de 250 mm de diámetro, opcionalmente con un sistema de recolección anticondensación para evitar que la condensación, debido al intercambio térmico entre los tubos de diferentes temperaturas entre el laboratorio y el exterior, caiga dentro de la campana.

Además, se puede equipar la campana química con el sistema SA7000, que permite aspirar muebles debajo de las campanas químicas, asegurando la ventilación y el intercambio de aire necesarios.
