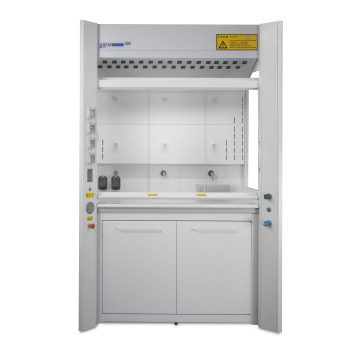

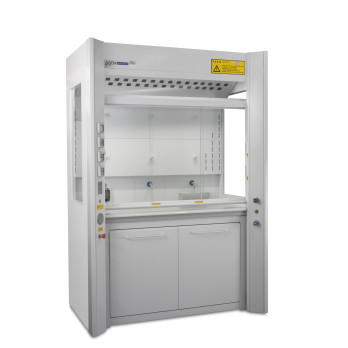

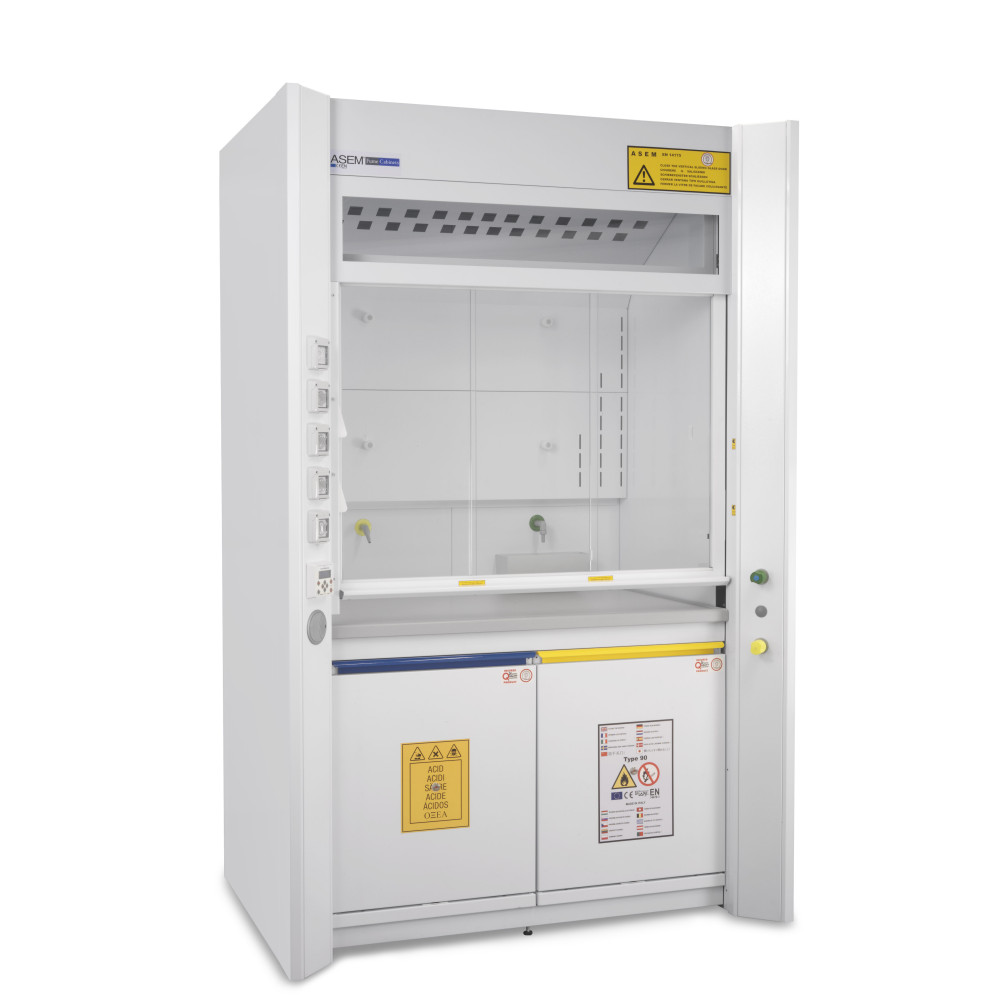

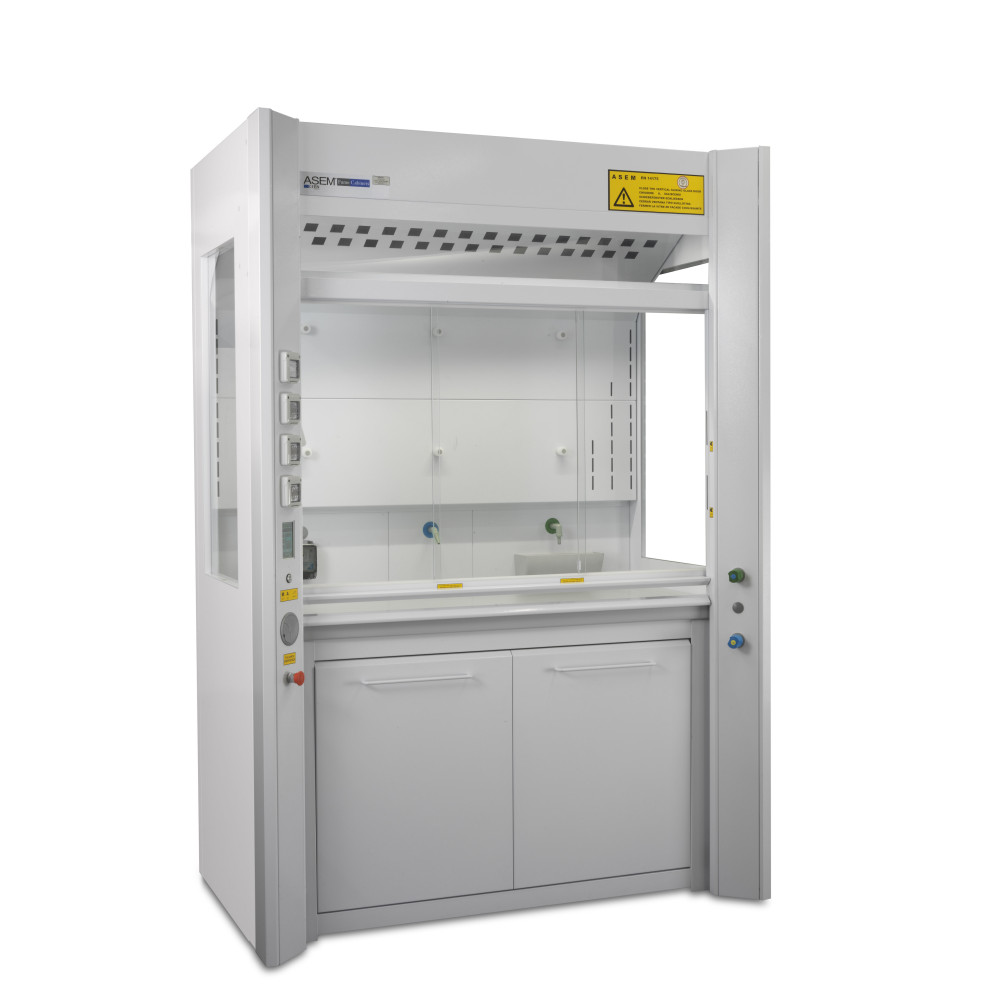

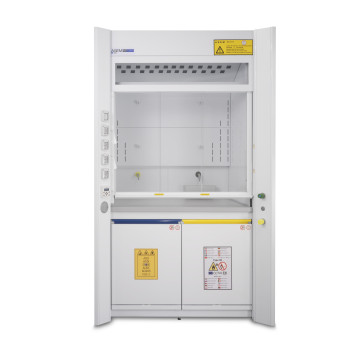

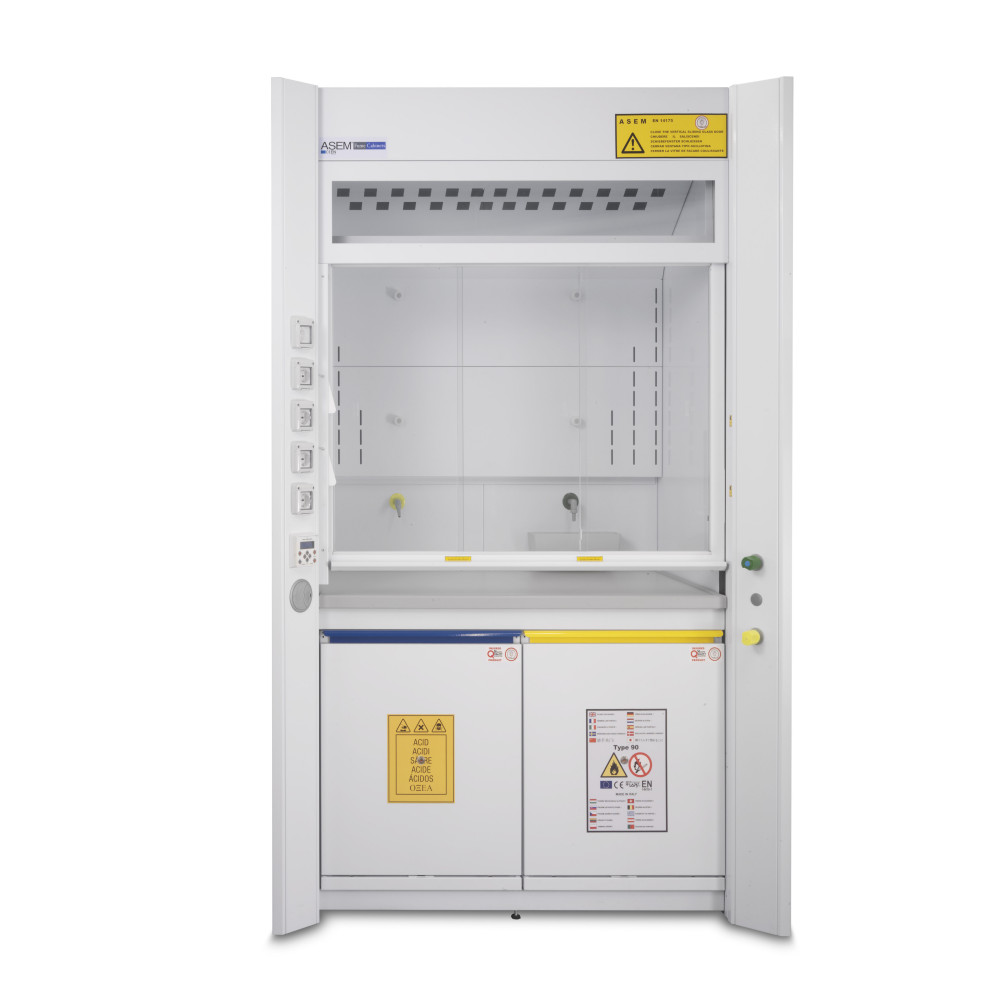

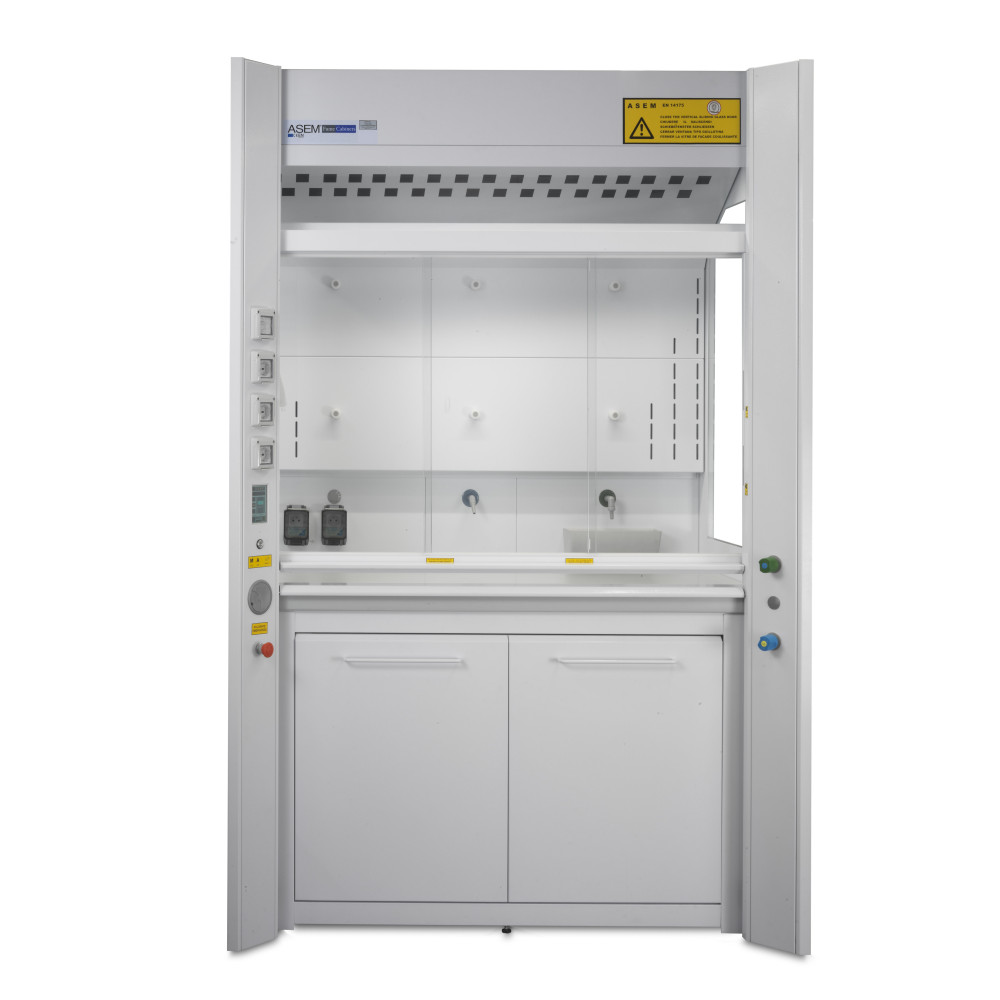

ASEM EXTRAKTIONSHAUBEN - CP SERIE KLASSE 0

Alle unsere ASEM®-Abzugshauben sind im Werk auf den Rückhaltezindex getestet und alle gemäß den Normen EN 14175 2-3-4-5-6-7 und UNI TS 11710 zertifiziert.



VERWENDUNG

Kollektives Schutzgerät für den Benutzer, zertifiziert gemäß den Normen EN 14175 und UNI TS 11710.

Abzug von Dämpfen und Staub aus dem Arbeitsbereich, sodass keine chemischen Konzentrationen den Bediener und das Labor erreichen.

Verhinderung der Bildung einer explosiven Atmosphäre im Arbeitsbereich.

Schutz vor chemischen Spritzern.

Chemische Abzugshauben sind nicht geeignet für die Handhabung von biologischen Agenzien oder Mikroorganismen.

Feuerbeständigkeitsklasse "0".



STRUKTUR

Vollständig aus Stahlblech gebaut. Aus Stahlelementen, in miteinander verbundenen Modulen, mechanisch montierbar und austauschbar, was die Austauschbarkeit oder den Austausch einzelner Elemente ermöglicht. Seitenteile, Bodenwand, doppelte Absaugung und Decke aus elektrozinkiertem Stahlblech mit einer Dicke von 15/10 - 10/10 mm, kalt gebogen und lackiert, nach einer Entfettung, mit einer ersten Epoxidgrundierung und 2 nachfolgenden Anwendungen von thermohärtenden Pulvern von mindestens 90 Mikron, bei denen der Lack in einem Trocknungsofen bei 210°C getrocknet und mit dem Metallteil verschmolzen wird.

Pulverlack in der Farbe WEISS RAL 9010.

Die Qualität und Haftung der Beschichtung werden gemäß der Norm UNI EN ISO 12944 überprüft.

Sechskantschrauben aus Stahl ermöglichen eine schnelle Montage der verschiedenen Komponenten und schaffen eine besonders stabile und robuste tragende Struktur.

Verstellbare, säurebeständige Füße an der Basis ermöglichen das Nivellieren der Struktur.



KÖRPER

Der Abzugspunkt befindet sich auf dem Dach der Haube: Flansch/kragen mit einem Durchmesser von 250 mm.

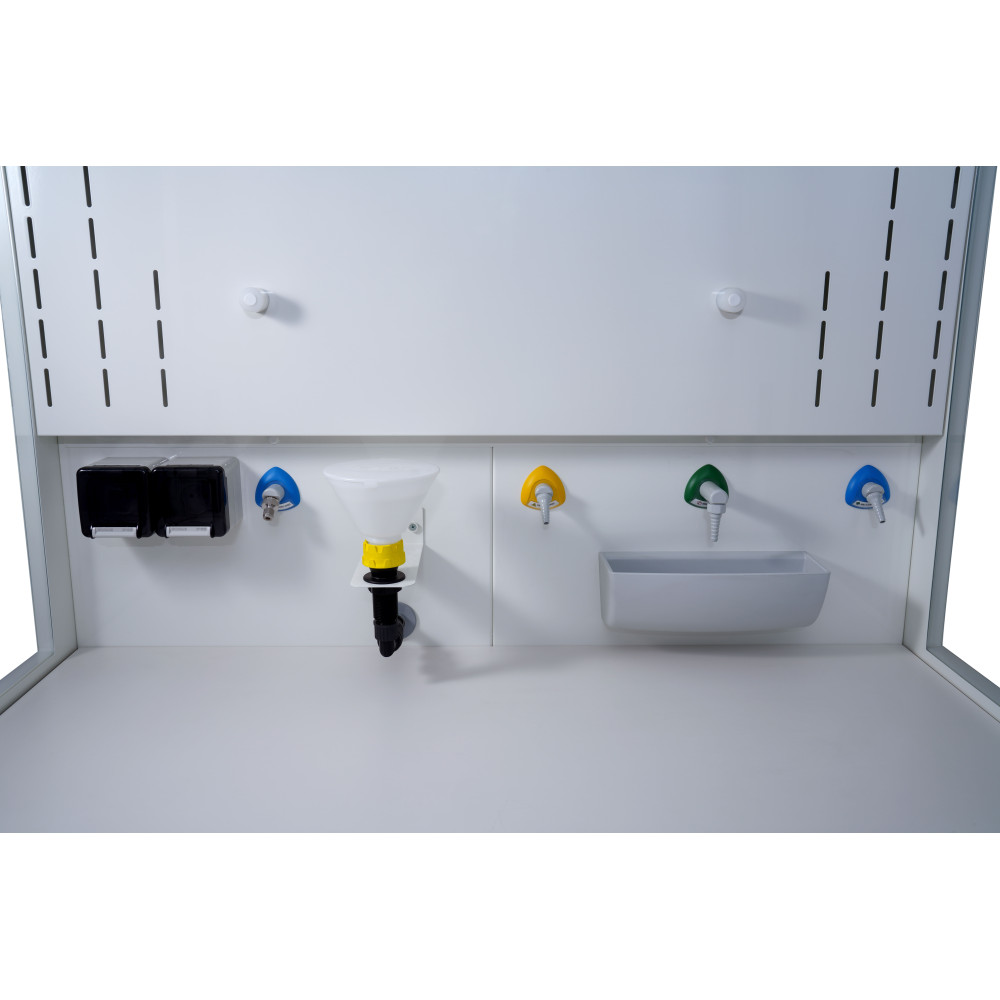

Bedienelemente außen an den dreieckigen Seitenabweisern der Haube.

Der doppelte Boden des Absaugbereichs, der notwendig ist, um Gase und Dämpfe gleichmäßig auch auf der Arbeitsfläche zu erfassen, wird durch die Installation einer abnehmbaren Wand zur Desinfektion erreicht, mit den gleichen Eigenschaften wie die Wände und einer Anzahl von Öffnungen, die eine Optimierung der Belüftung ermöglichen.



ABWEISER

Über die gesamte Höhe, ohne Ecken, um die Luft von den Seiten der Haube nach innen zu lenken und Rückströmungen und Strömungsrückflüsse zu vermeiden.

Aus elektrozinkiertem Stahlblech mit 12/10 mm Dicke und mit Epoxidfarbe beschichtet. Abnehmbares Panel für die Installation neuer Geräte oder Wartungsarbeiten.

Kabeldurchführungen mit Deckel.



DOPPELTER BODEN

Entwickelt, um Gitter und abnehmbare Stative zu installieren, und dimensioniert basierend auf der Breite der chemischen Abzugshauben.

Einfach zu entfernen und zu reinigen; dieser Vorgang kann vom Benutzer selbst ohne den Bedarf eines spezialisierten Technikers durchgeführt werden. Dies ermöglicht eine Reduzierung der Wartungskosten für die chemische Haube.



RAFFHÖHEN

Der Aufzug besteht aus einem Metallrahmen aus verzinktem Stahlblech mit einer Dicke von 1 mm, phosphatiert und mit Epoxidpulver beschichtet, das bei 180°C durch einen thermischen Tunnel fixiert wird, oder aus Aluminium.

2 oder 3 Schichten Securit-Glas, 3 + 3 + PVB gemäß UNI EN12543-1 und EN 12600. Der Aufzug lässt sich in jeder Position manuell oder motorisiert öffnen und schließen. Der Aufzug kann auch horizontal geöffnet und geschlossen werden, sodass er als vollständige Barriere für den gesamten Körper des Bedieners fungiert, während die Handhabung innerhalb der Haube weiterhin möglich ist. Der Aufzug ist mit einem mechanischen Verriegelungssystem für die vertikale Öffnung ausgestattet.

Die Öffnung ist bis zu 300 und 450 mm vom Arbeitsplatz aus möglich.

Für Wartungsarbeiten oder das Einführen von sperrigen Werkzeugen kann dieses System entriegelt werden, um eine vollständige Öffnung des Aufzugs zu ermöglichen.

Die Haube ist außerdem mit einem optischen/akustischen Alarmsystem ausgestattet, das im Falle einer freiwilligen Öffnung durch den Bediener ausgelöst wird und die Anomalie anzeigt.

Wenn der Aufzug wieder geschlossen wird, wird das Schließsystem automatisch reaktiviert und der Alarm ausgeschaltet, gemäß der EN 14175 (optional).

Die Aufzugrahmen sind mit einer Sicherheitsvorrichtung ausgestattet, die sofort die Bewegung stoppt, wenn eine der Zahngurtbänder des Gegengewichts reißt. Die Gegengewichte sind hinter der Rückwand, außen an der Haube oder vorne und werden von Edelstahlseilen AISI 316 mit 3 mm Durchmesser oder Zahngurten mit Stahlkern gehalten, in Aluminiumrollen mit niedrigem Reibungswiderstand, die eine geringe Verschiebungskraft garantieren.

Diese sind außerhalb des Absaugvolumens und kommen daher nicht mit den korrosiven Dämpfen in Kontakt, die sich während der Handhabung innerhalb der Haube entwickeln können.

Sicherheitsvorrichtung mit sofortiger Verriegelung in jeder Position des Aufzugs bei Ungleichgewicht oder Zerschneiden der Kabel.

Endanschlagposition mit Sicherheitsblockierung bei versehentlichem Schließen.

Nach EN 14175 darf die manuelle Kraft, die zum Öffnen oder Schließen des Aufzugs erforderlich ist, 30 N pro laufendem Meter nicht überschreiten.

Diese Sicherheitssysteme werden in der Produktion kontrolliert und während der Audits von Bureau Veritas überprüft.



METALLSTÄNDER FÜR DEN ARBEITSPLATZ

Hergestellt aus TIG-geschweißten Stahlrohren, die eine hohe Tragfähigkeit und höhenverstellbare Möglichkeit bieten.

Der Schutzbehandlungsprozess erfolgt durch Beizen und heißes Phosphatieren zur Beseitigung von Rückständen oder Fetten, gefolgt von der elektrostatischen Anwendung von Pulvern mit Pigmentierung in der Farbe WEISS RAL 9010.

Der Lack unterliegt einem Trocknungs- und Brennprozess im Ofen bei 210 °C, wo der Lack mit dem Metallteil verschmilzt.

Sechskantschrauben aus Stahl ermöglichen eine schnelle Montage des Rahmens auf der selbsttragenden Basis, wodurch eine besonders stabile und robuste Struktur entsteht.



DACH DER HAUBE

Komplett aus verzinktem Stahlblech mit einer Dicke von 1,2 - 1,5 und 2 mm, phosphatiert und mit Epoxidpulvern lackiert, die durch den Thermofixierungsprozess bei 180°C fixiert werden.

Auf Anfrage kann es auch in PVC mit denselben Lüftungseigenschaften wie das Stahl-Dach ausgeführt werden.



DECKE DER HAUBE

In der doppelten Absaugzone ist die Decke mit zahlreichen Lüftungsöffnungen ausgestattet, die so konzipiert sind, dass sie die Absaugdämpfe gleichmäßig lenken und Turbulenzen vermeiden.

Eine Öffnung mit einem optischen Polycarbonatpanel wird auf dem Dach installiert, um die Beleuchtung aufzunehmen.

Dieses Panel dient auch als bevorzugte Ausstiegsöffnung im Falle einer Explosion und/oder eines Druckanstiegs innerhalb der Haube.

Auf dem Dach der Haube befindet sich der 250 mm große Expansionskragen, der auf Anfrage mit einem Antikondensationssystem ausgestattet werden kann, um zu verhindern, dass Kondenswasser durch Temperaturunterschiede zwischen den Laborrohren und der Außentemperatur in der Haube fällt.

Es ist auch möglich, die chemische Haube mit dem SA7000-System auszustatten, das es ermöglicht, Möbel unter den chemischen Hauben abzusaugen und dabei eine notwendige Belüftung und Luftaustausch zu gewährleisten.
