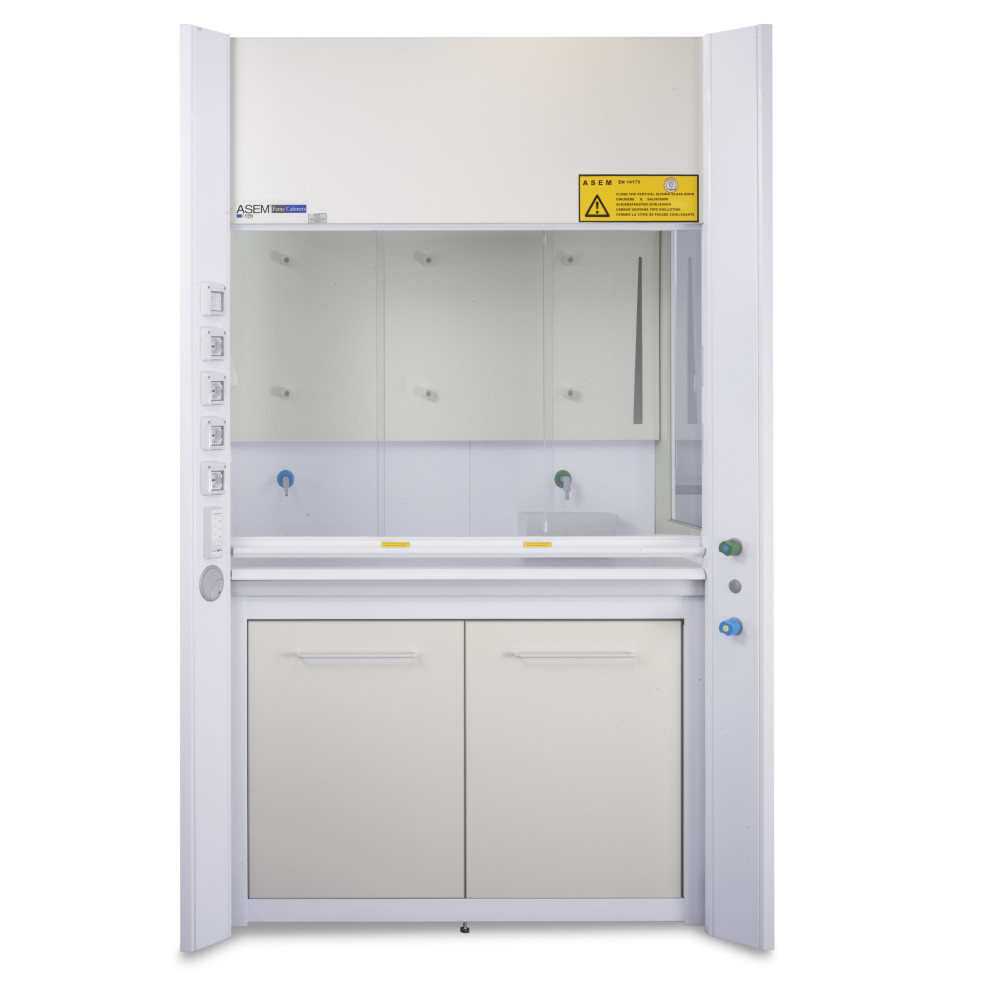

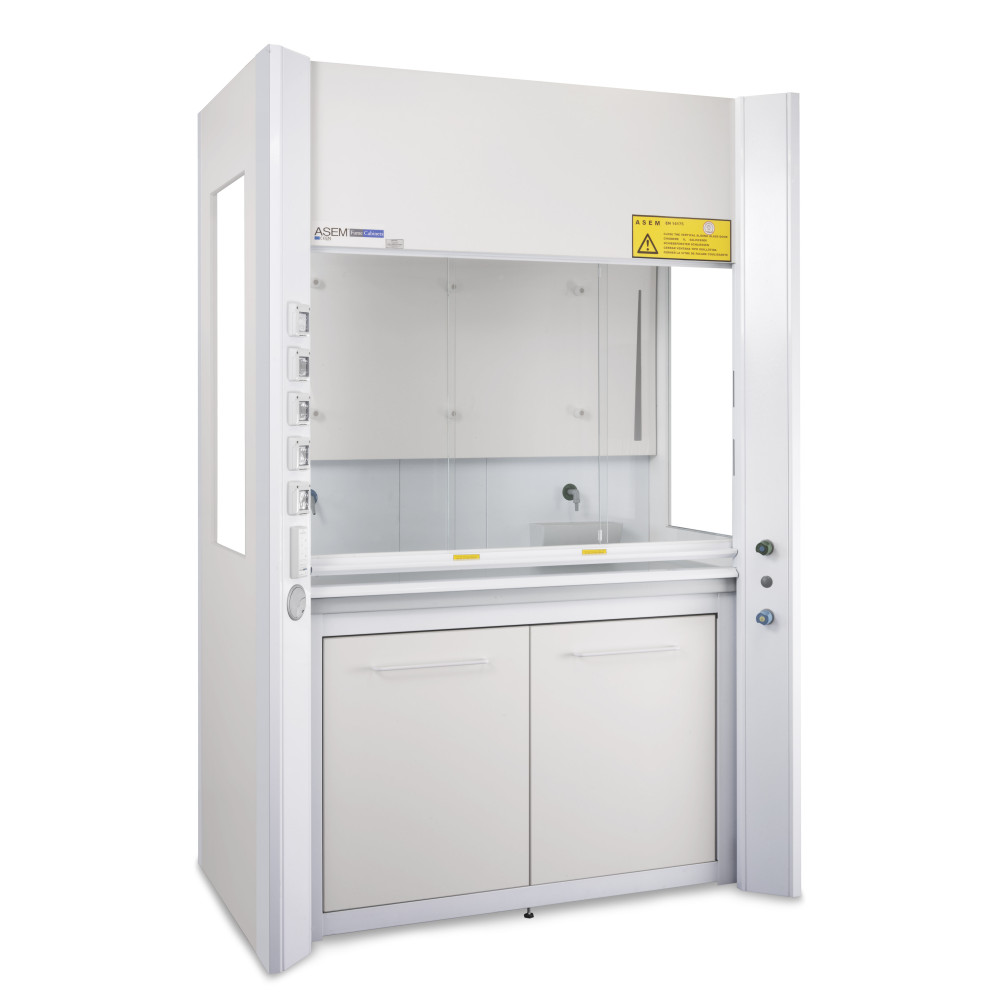

ASEM ABZUGSHAUBE - SERIE CP KLASSE 1

Alle unsere ASEM®-Abzugshauben sind im Werk auf den Rückhalteindex getestet und alle sind gemäß den Normen EN 14175 2-3-4-5-6-7 und UNI TS 11710 zertifiziert.



NUTZUNG

Kollektivschutzgerät für den Benutzer, zertifiziert gemäß EN 14175 und UNI TS 11710. Abzug von Dämpfen und Staub aus dem Arbeitsbereich, sodass keine Konzentration von Chemikalien den Bediener und das Labor erreicht.

Verhinderung der Bildung einer explosionsfähigen Atmosphäre im Arbeitsbereich.

Schutz vor Chemikalienprojektionen.

Chemische Abzugshauben sind nicht geeignet für die Handhabung von biologischen Agenzien oder Mikroorganismen.

Reaktionsklasse auf Feuer "1".



STRUKTUR

Der hintere Teil ist vollständig aus Stahlblech gefertigt.

Aus Stahl gebaut, in unabhängige, miteinander verbundene Module, mechanisch montierbar, was ihre Austauschbarkeit oder den Austausch einzelner Elemente ermöglicht.

Seitenwände, Rückwand, doppelte Absaugung und Decke aus elektrozinkiertem Stahlblech mit einer Stärke von 15/10 - 10/10 mm, kaltgepresst und lackiert, nach einer Entfettungbehandlung, mit einer ersten Anwendung von Epoxidgrundierung und 2 weiteren Anwendungen von thermohärtenden Pulvern von mindestens 90 Mikron, wobei das Emaille in einer thermischen Kammer bei 210°C getrocknet und gebacken wird und mit dem Metallteil verschmilzt.

Pulverbeschichtung in der Farbe WEISS RAL 9010.

Die Qualität und Haftung der Beschichtung wird gemäß der Norm UNI EN ISO 12944 überprüft.

Sechskantschrauben aus Stahl ermöglichen eine schnelle Montage der verschiedenen Komponenten, wodurch eine besonders stabile und robuste Trägerstruktur entsteht.

Einstellbare Füße aus säurebeständigem Material an der Basis ermöglichen eine exakte Ausrichtung der Struktur.



KÖRPER

Der Abzugspunkt befindet sich auf dem Dach der Haube: Flansch/Kragen mit einem Durchmesser von 250 mm.

Bedienelemente befinden sich an der Außenseite der Haube auf den dreieckigen Seitenablenkern.

Der doppelte Boden der Absauggasse, der erforderlich ist, um Gase und Dämpfe auch auf der Arbeitsfläche gleichmäßig zu erfassen, wird durch die Installation einer abnehmbaren Reinigungsplatte mit den gleichen Eigenschaften wie die Wände und mit einer Anzahl von Öffnungen zur Optimierung der Belüftung erreicht.



DEFLEKTOREN

Über die gesamte Höhe, ohne Ecken, um die Luft von den Seiten der Haube nach innen zu leiten; zudem wird das Risiko von "Überläufen" und Rückströmungen vermieden.

Aus elektrozinkiertem Stahlblech mit einer Dicke von 12/10 mm, mit Epoxidfarben beschichtet.

Abnehmbares Panel zur Installation neuer Ausstattungen oder für Wartungsarbeiten.

Kabeldurchführung mit Abdeckung.



DOPPELBODEN HINTEN

Entworfen, um Verankerungen und abnehmbare Ständer zu installieren und auf die Breite der chemischen Hauben dimensioniert.

Leicht abnehmbar zur Reinigung; dieser Vorgang kann vom Benutzer selbst ohne die Anwesenheit eines spezialisierten Technikers durchgeführt werden.

Dies führt zu einer Reduzierung der Wartungskosten der chemischen Haube.



FALLTÜR

Der Falltürmechanismus besteht aus einem Metallrahmen aus verzinktem Stahl mit einer Dicke von 1 mm, phosphatiert und mit Epoxidpulver beschichtet, das durch einen thermischen Tunnel bei 180°C fixiert wurde und/oder aus Aluminium. 2 oder 3 Schichten aus Securit-Sicherheitsglas, 3 + 3 + PVB, in Übereinstimmung mit UNI EN12543-1 und EN 12600.

Die Falltür kann in jeder Position mit einem manuellen oder motorisierten System geöffnet und geschlossen werden.

Die Fenster der Falltür können auch horizontal geöffnet und geschlossen werden, sodass sie als vollständige Schutzwand für den gesamten Körper des Bedieners dienen und gleichzeitig die Handhabung innerhalb der Haube ermöglichen.

Die Falltür ist mit einem mechanischen Verriegelungssystem für die vertikale Öffnung ausgestattet.

Die Öffnung ist bis zu 300 und 450 mm vom Arbeitsplatz aus möglich.

Für Wartungsarbeiten oder die Einführung sperriger Instrumente kann dieses System entriegelt werden, um eine vollständige Öffnung der Guillotine zu ermöglichen.

Die Haube ist zudem mit einem optischen/akustischen Alarmsystem ausgestattet, das sich aktiviert, wenn der Bediener die Haube absichtlich öffnet und die Anomalie signalisiert.

Wenn die Falltür wieder geschlossen wird, aktiviert sich das Schließsystem automatisch und der optische/akustische Alarm wird ausgeschaltet, in Übereinstimmung mit der Norm EN 14175 (optional).

Die Rahmen der Falltür sind mit einem Sicherheitsmechanismus ausgestattet, der sofort das Herunterfallen blockiert, falls ein Riemen des Gegengewichts reißt.

Diese Gegengewichte sind hinter der Rückwand, außerhalb der Haube oder vorne platziert und werden von Edelstahlseilen AISI 316 mit einem Durchmesser von 3 mm oder mit stahlverstärkten Zahnriemen und Aluminiumrollen mit niedrigem Reibungswiderstand getragen.

Diese Mechanismen befinden sich außerhalb des Absaugvolumens und sind daher nicht mit den korrosiven Dämpfen in Kontakt, die sich während der Handhabung innerhalb der Haube entwickeln können.

Sicherheitsmechanismus mit sofortiger Blockierung in jeder Position der Falltür bei Ungleichgewicht oder Kabelbruch.

Endanschlag mit Schutzblockierung bei versehentlichem Schließen.

Gemäß EN 14175 darf die manuelle Kraft, die zum Öffnen oder Schließen der Guillotine ausgeübt werden muss, nicht mehr als 30 N pro laufendem Meter betragen.

Diese Sicherheitsmechanismen werden während der Produktion kontrolliert und durch Bureau Veritas Audits überprüft.



METALLISCHER UNTERSTÜTZUNGSTRÄGER FÜR ARBEITSFLÄCHE

Gefertigt aus TIG-geschweißten Stahlrohren, die eine hohe Tragfähigkeit und Höhenverstellbarkeit ermöglichen.

Der Schutzbehandlungsprozess erfolgt durch Entfettung und Warmphosphatierung zur Entfernung von Rückständen von Schlacken oder Fetten, danach wird elektrostatisch Pulverlack in der Farbe WEISS RAL 9010 aufgetragen.

Der Lack wird in einer thermischen Kammer bei 210°C getrocknet und gebacken, wobei er mit der Metalloberfläche verschmilzt.

Sechskantschrauben aus Stahl ermöglichen eine schnelle Montage des Rahmens mit der selbsttragenden Basis, wodurch eine besonders stabile und robuste Struktur entsteht.



DACH DER HAUBE

Vollständig aus verzinktem Stahlblech mit einer Dicke von 1,2 - 1,5 und 2 mm, phosphatiert und mit Epoxidpulvern beschichtet, die durch den Durchgang in einer thermischen Kammer bei 180 °C fixiert wurden.

Auf Anfrage kann es auch aus PVC mit den gleichen aerodynamischen Eigenschaften wie das Stahlblechdach gefertigt werden.



DECKE DER HAUBE

Im Bereich mit doppelter Absaugung ist die Decke mit zahlreichen Belüftungsöffnungen ausgestattet, die entwickelt wurden, um die Abzugsdämpfe gleichmäßig zu leiten und Turbulenzen zu vermeiden.

Eine Öffnung mit einem optischen Polycarbonatpanel wurde auf dem Dach installiert, um die Beleuchtung zu integrieren.

Dieses Panel dient auch als bevorzugter Fluchtweg im Falle einer Explosion und/oder eines Druckanstiegs innerhalb der Haube.

Auf dem Dach der Haube befindet sich ein 250 mm Durchmesser-Auspuffkragen, der auf Wunsch mit einem Kondensat-Abscheidesystem ausgestattet ist, um zu verhindern, dass Kondensat aufgrund des Temperaturunterschieds zwischen den Rohren im Labor und der Außentemperatur innerhalb der Haube fällt.

Es ist auch möglich, die chemische Haube mit dem SA7000-System auszustatten, das es ermöglicht, Möbel unter den chemischen Hauben abzusaugen, um die erforderliche Belüftung und den Luftaustausch sicherzustellen.
