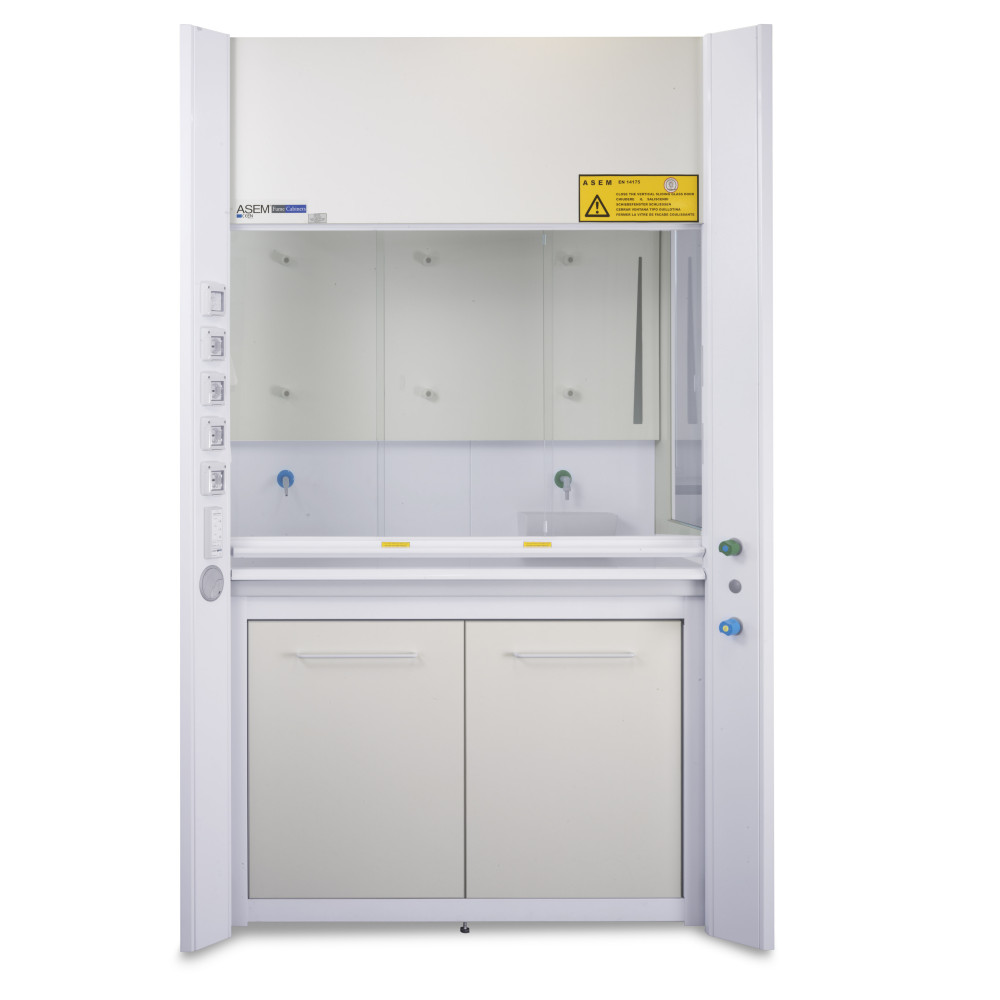

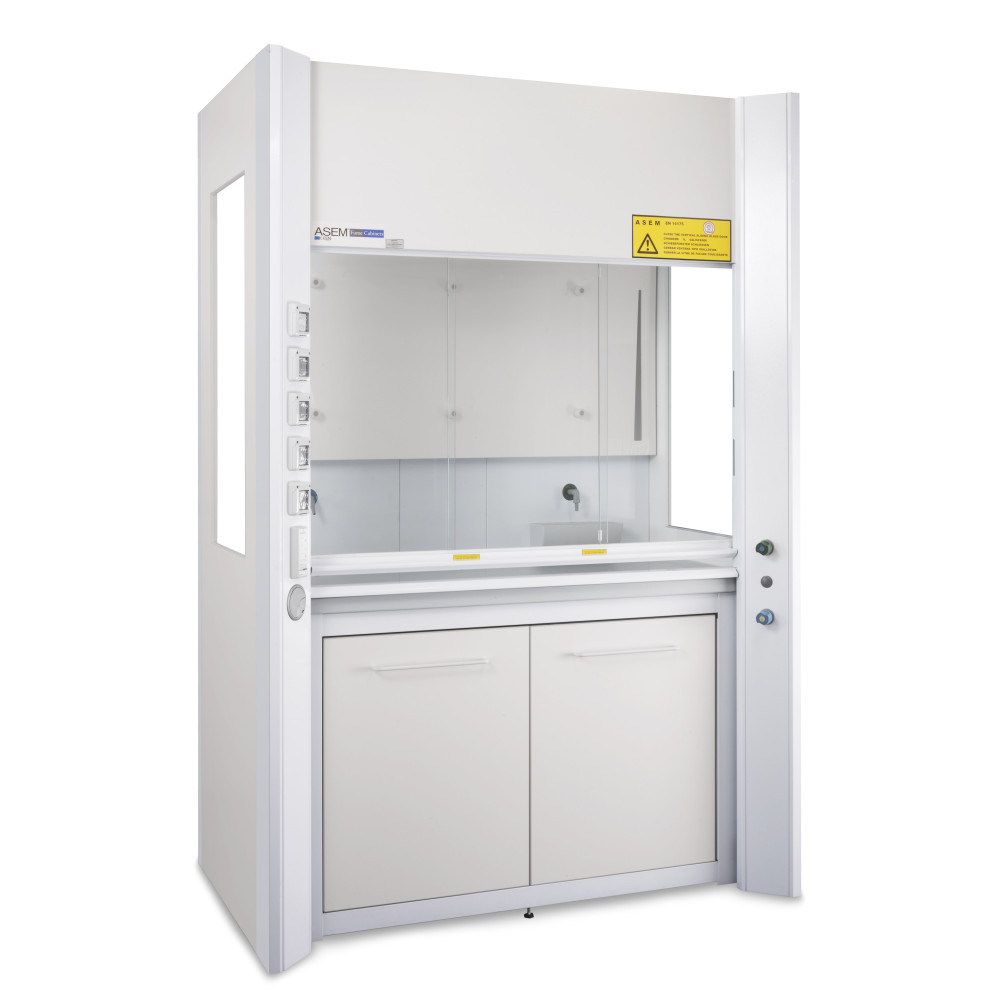

CAPA DE EXTRACCIÓN DE HUMOS ASEM - SERIE CP CLASE 1

Todas nuestras campanas de extracción ASEM® están probadas en fábrica para el índice de contención y certificadas de acuerdo con las normas EN 14175 2-3-4-5-6-7 y UNI TS 11710.



USO

Dispositivo de protección colectiva para el usuario, certificado según las normas EN 14175 y UNI TS 11710.

Extracción de vapores y polvo del volumen de trabajo de manera que ninguna concentración de sustancias químicas llegue al operador ni al laboratorio.

Prevención de la formación de una atmósfera explosiva en el volumen de trabajo. Protección contra la proyección de productos químicos.

Las campanas químicas no son adecuadas para la manipulación de agentes biológicos o microorganismos.

Clase de reacción al fuego "1".



ESTRUCTURA

Completamente construida en chapa de acero. Construida con elementos de acero, en módulos independientes entre sí, ensamblables y conectables mecánicamente, permitiendo su intercambiabilidad o el reemplazo de elementos individuales. Lados, panel trasero, doble aspiración y techo hechos de chapa de acero electrogalvanizado de 15/10 - 10/10 mm, plegada en frío y pintada, después de un tratamiento de desengrasado, con una primera aplicación de imprimación epoxi y 2 aplicaciones sucesivas de polvo termofijado de al menos 90 micrones, donde el esmalte pasa por un tratamiento de secado y cocción en una cámara térmica a 210°C y se fusiona con la parte metálica.

Recubrimiento en polvo con pigmentación BLANCO RAL 9010.

La calidad y la adhesión del recubrimiento son verificadas de acuerdo con la norma UNI EN ISO 12944.

Tornillos hexagonales de acero permiten un rápido ensamblaje de los distintos componentes, creando una estructura portante particularmente sólida y robusta.

Pies ajustables de material anticorrosión en la base permiten nivelar la estructura.



CUERPO

El punto de extracción está ubicado en el techo de la campana: brida/collar de 250 mm de diámetro. Elementos de control en el exterior de la campana sobre los deflectores laterales triangulares.

El doble fondo de la zona de extracción necesario para capturar uniformemente gases y vapores también sobre la superficie de trabajo se consigue instalando un panel removible para desinfección, con las mismas características que las paredes, y con un número de aberturas distribuidas para optimizar la ventilación.



DEFLECTORES

A lo largo de toda la altura, sin esquinas, para dirigir el aire desde los laterales de la campana hacia el interior; además, evitando "reflujos" y retornos de flujo.

Fabricados en chapa de acero electrogalvanizado de 12/10 mm recubiertos con pinturas epoxi. Panel removible para la inserción de nuevas instalaciones o para mantenimiento.

Foto de pase-cables con tapa.



DOBLE FONDO POSTERIOR

Diseñado para aplicar armazones y soportes removibles, y dimensionado según el ancho de las campanas químicas.

Fácilmente removible para su limpieza; esta operación puede ser realizada por los usuarios sin la necesidad de un técnico especializado.

Esto permite una reducción en los costos de mantenimiento de la campana química.



SUBE Y BAJA

El sube y baja está formado por un marco metálico de acero galvanizado de 1 mm de grosor, fosfatado y recubierto con polvo epoxi fijado al pasar a través de un túnel térmico a 180 °C y/o en aluminio. 2 o 3 capas de vidrio Securit de 3 + 3 + PVB en conformidad con UNI EN12543-1 y EN 12600.

El sube y baja se abre y se cierra en cualquier posición gracias a un sistema manual o motorizado. Los vidrios del sube y baja también pueden abrirse y cerrarse horizontalmente para que actúen como pantalla completa para el cuerpo del operador, permitiendo la manipulación dentro de la campana.

El sube y baja está equipado con un sistema de bloqueo mecánico para la apertura vertical.

La apertura es posible hasta 300 y 450 mm desde la superficie de trabajo. Para mantenimiento o inserción de herramientas voluminosas, este sistema se puede desbloquear para permitir la apertura completa de la guillotina.

La campana también está equipada con un dispositivo de alarma óptico/acústico que se activa cuando el operador abre la campana de forma voluntaria, señalando la anomalía. Al bajar el sube y baja, el sistema de cierre se reactiva automáticamente y la alarma óptica/acústica se apaga, en conformidad con la norma EN 14175 (opcional).

Los marcos del sube y baja están equipados con un dispositivo de seguridad que bloquea inmediatamente la caída en caso de rotura de uno de los cinturones dentados del contrapeso. Estos contrapesos están ubicados detrás del panel trasero, fuera de la campana, o en el frente y son sostenidos por cuerdas de acero inoxidable AISI 316 de 3 mm de diámetro o cinturones dentados con alma de acero, poleas de aluminio de baja fricción con dispositivo antideslizante que garantiza una fuerza de desplazamiento controlada.

Están fuera del volumen de succión, por lo que no entran en contacto con los vapores corrosivos que pueden desarrollarse durante la manipulación dentro de la campana.

Dispositivo de seguridad con bloqueo inmediato en cualquier posición del sube y baja en caso de desbalanceo o corte de cables.

Posición final con bloqueo de seguridad en caso de cierre accidental.

Según EN 14175, la fuerza manual que se debe ejercer para abrir o cerrar la guillotina no debe superar los 30 N por metro lineal.

Estos sistemas de seguridad son controlados en la producción y verificados durante las auditorías por Bureau Veritas.



SOPORTE METÁLICO PARA PLATAFORMA DE TRABAJO

Construido con tubos de acero soldados TIG que permiten una alta capacidad de carga y posibilidad de ajuste en altura.

El tratamiento de protección se realiza mediante decapado y fosfatación en caliente para eliminar residuos de escorias o grasas, luego se aplican polvos electrostáticos con pigmentación de color BLANCO RAL 9010.

El esmalte pasa por un proceso de secado y cocción en una cámara térmica a 210°C, donde se fusiona con la parte metálica. Los tornillos hexagonales de acero permiten un ensamblaje rápido del marco con la base autoportante, creando una estructura especialmente sólida y robusta.



TECHO DE LA CAMPANA

Completamente realizado en chapa de acero galvanizado de 1,2 - 1,5 y 2 mm de grosor, fosfatado y pintado con polvos epoxi fijados gracias al paso en una galería térmica a 180 °C. Bajo pedido, puede ser realizado en PVC con las mismas características aéraulicas del techo de acero.



TECHO DE LA CAMPANA

En la zona de doble extracción, el techo está equipado con una gran cantidad de aberturas de ventilación, diseñadas para dirigir los vapores de succión uniformemente y evitar turbulencias. Se ha realizado una abertura con un panel de policarbonato óptico en el techo para alojar la iluminación.

Este panel también tiene la función de ser la vía de escape preferida en caso de explosión y/o aumento de presión dentro de la campana.

En el techo de la campana está instalado el collar de expulsión de 250 mm de diámetro, opcionalmente equipado con un sistema de recolección de condensación para evitar que, debido al intercambio de calor entre los tubos de temperaturas diferentes entre el laboratorio y el exterior, la condensación caiga dentro de la campana.

También es posible equipar la campana química con el sistema SA7000, que permite aspirar muebles debajo de las campanas químicas garantizando la ventilación necesaria y el intercambio de aire.
