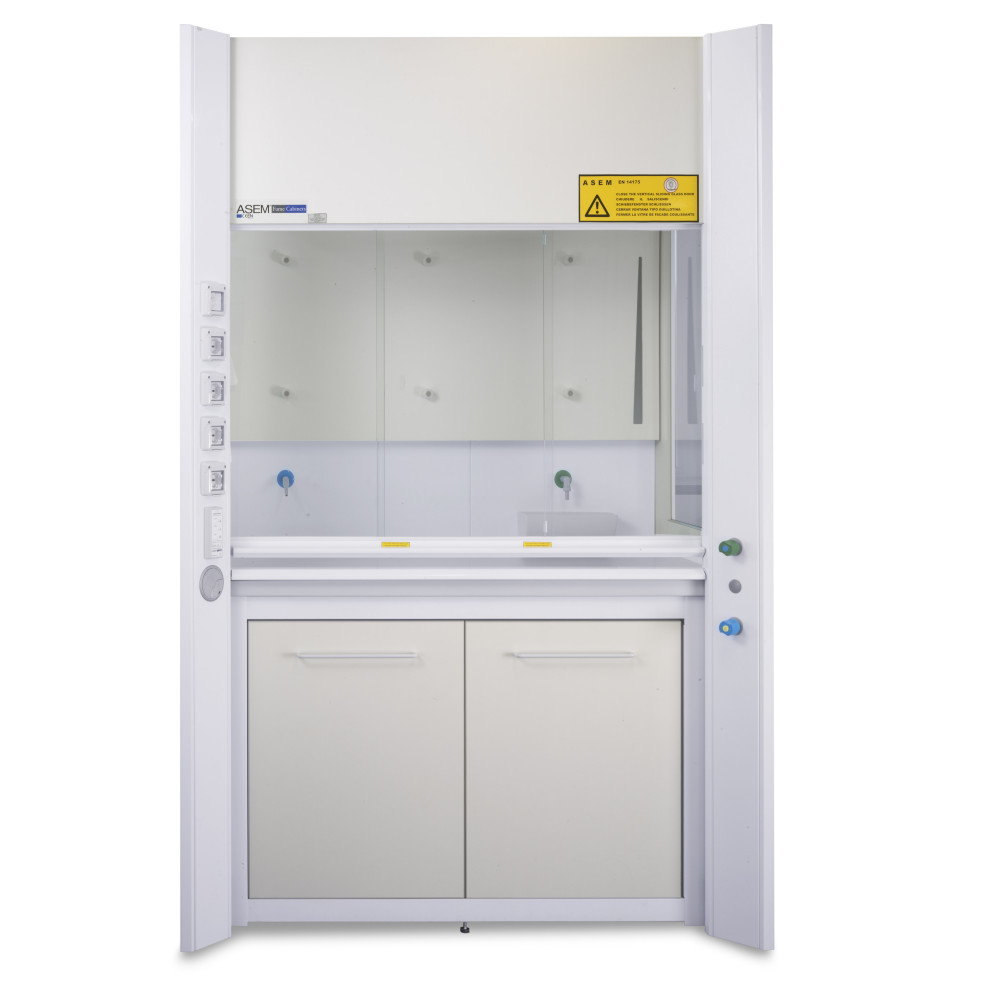

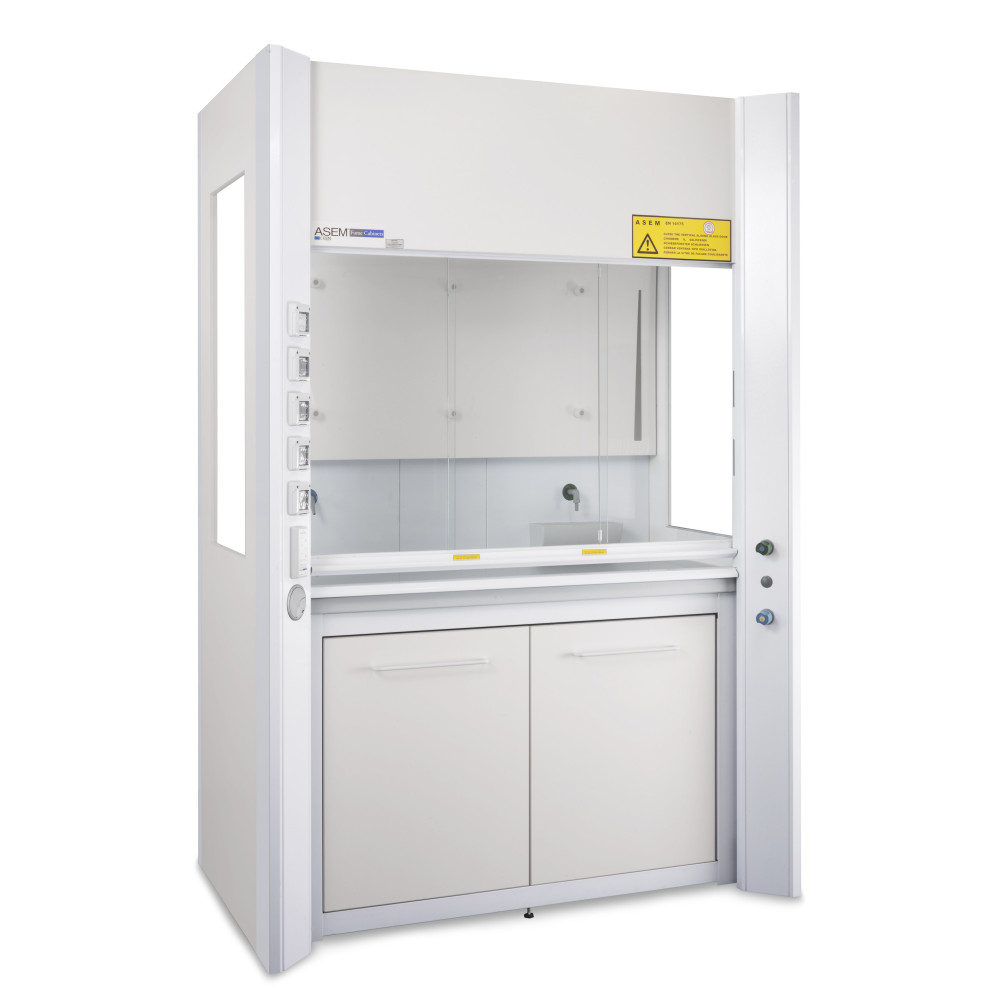

CAPOT D'EXTRACTION DE FUMÉE ASEM - SÉRIE CP CLASSE 1

Toutes nos hottes d'aspiration ASEM® sont testées en usine pour l'indice de confinement et certifiées conformément aux normes EN 14175 2-3-4-5-6-7 et UNI TS 11710.



UTILISATION

Dispositif de protection collective pour l'utilisateur, certifié selon les normes EN 14175 et UNI TS 11710.

Extraction des vapeurs et poussières du volume de travail afin qu'aucune concentration de substances chimiques n'atteigne l'opérateur et le laboratoire.

Prévention de la formation d'une atmosphère explosive dans le volume de travail. Protection contre les projections de produits chimiques.

Les hottes chimiques ne sont pas adaptées à la manipulation d'agents biologiques ou de micro-organismes.

Classe de réaction au feu "1".



STRUCTURE

Entièrement construite en tôle d'acier. Construite avec des éléments en acier, en modules indépendants les uns des autres, assemblables et mécaniquement connectables, permettant leur interchangeabilité ou le remplacement d'éléments individuels. Côtés, panneau arrière, double aspiration et plafond en tôle d'acier électrozinguée de 15/10 - 10/10 mm, pressée à froid et peinte, après un traitement de dégraissage, avec une première application de fond époxy et 2 applications successives de poudres thermodurcissables d'au moins 90 microns, où l'émail subit un traitement de séchage et de cuisson dans une galerie thermique à 210°C et fusionne avec la partie métallique.

Revêtement poudre avec pigmentation de couleur BLANC RAL 9010.

La qualité et l'adhérence du revêtement sont vérifiées selon la norme UNI EN ISO 12944.

Des vis à tête hexagonale en acier permettent un assemblage rapide des différents composants, créant une structure porteuse particulièrement solide et robuste.

Des pieds réglables en matériau antiacide à la base permettent de mettre la structure à niveau.



CORPS

Le point d'extraction est situé sur le toit de la hotte : collerette/flange d'un diamètre de 250 mm. Les éléments de commande sont à l'extérieur de la hotte, sur les déflecteurs latéraux triangulaires.

Le double fond de la zone d'aspiration nécessaire pour capturer uniformément les gaz et vapeurs, même sur la surface de travail, est obtenu en installant un panneau amovible pour la désinfection, avec les mêmes caractéristiques que les parois, et avec un nombre d'ouvertures distribuées pour optimiser la ventilation.



DÉFLECTEURS

Sur toute la hauteur, sans arêtes, pour diriger l'air des côtés de la hotte vers l'intérieur ; évitant également les "rétrogradations" et les retours de flux.

Fabriqués en tôle d'acier électrozinguée de 12/10 mm, revêtue de peintures époxy. Panneau amovible pour l'insertion de nouvelles installations ou pour la maintenance.

Photo de passe-câbles avec couvercle.



DOUBLE FOND ARRIÈRE

Conçu pour pouvoir appliquer des treillis et des supports amovibles et dimensionné en fonction de la largeur des hottes chimiques.

Facilement amovible pour être nettoyé ; cette opération peut être réalisée par les utilisateurs eux-mêmes sans la présence d'un technicien spécialisé.

Cela permet une réduction des coûts de maintenance de la hotte chimique.



VERRINS

Le vérin est constitué d'un cadre métallique en acier galvanisé de 1 mm d'épaisseur, phosphaté et recouvert de poudre époxy fixée par un passage dans un tunnel thermique à 180°C et/ou en aluminium. 2 ou 3 verres laminés Securit, épaisseur 3 + 3 + PVB, conformité avec UNI EN12543-1 et EN 12600.

Le vérin s'ouvre et se ferme à n'importe quelle position grâce à un système manuel ou motorisé.

Les verres du vérin peuvent également être ouverts et fermés horizontalement, de manière à agir comme un écran complet pour l'ensemble du corps de l'opérateur, tout en permettant la manipulation à l'intérieur de la hotte.

Le vérin est équipé d'un système de verrouillage mécanique pour l'ouverture verticale. L'ouverture est possible jusqu'à 300 et 450 mm à partir de la surface de travail.

Pour la maintenance ou l'insertion d'outils encombrants, il est possible de débloquer ce système pour permettre l'ouverture complète du guillotine.

La hotte est également équipée d'un dispositif d'alarme optique/acoustique qui se déclenche lorsqu'elle est ouverte volontairement par l'opérateur, signalant l'anomalie.

En abaissant le vérin, le système de fermeture se réactive automatiquement et l'alarme optique/acoustique s'éteint, conformément à la norme EN 14175 (optionnelle).

Les cadres des vérins sont dotés d'un dispositif de sécurité qui bloque immédiatement la chute en cas de rupture d'un des courroies dentées du contrepoids.

Ces contrepoids sont placés derrière le panneau arrière, à l'extérieur de la hotte ou à l'avant, soutenus par des câbles en acier inoxydable AISI 316 de 3 mm de diamètre ou des courroies dentées avec âme en acier, des poulies en aluminium à faible friction avec un dispositif antislippage garantissant une faible force de déplacement.

Ils sont situés en dehors du volume d'aspiration et ne sont donc pas en contact avec les vapeurs corrosives qui peuvent se développer lors de la manipulation dans la hotte.

Dispositif de sécurité avec verrouillage immédiat dans n'importe quelle position du vérin en cas de déséquilibre ou de coupure des câbles.

Position de fin de course avec verrouillage anti-pincement en cas de fermeture accidentelle.

Conformément à la norme EN 14175, la force manuelle requise pour ouvrir ou fermer la guillotine ne doit pas dépasser 30 N par mètre linéaire.

Ces systèmes de sécurité sont contrôlés lors de la production et vérifiés lors des audits par Bureau Veritas.



SUPPORT MÉTALLIQUE POUR PLATEAU DE TRAVAIL

Fabriqué avec des tubes en acier soudés TIG qui permettent une capacité de charge élevée et une possibilité de réglage en hauteur.

Le traitement de protection se fait par dégraissage et phosphatation à chaud pour éliminer les résidus d'impuretés ou de graisses, puis des poudres électrostatiques avec pigmentation de couleur BLANC RAL 9010 sont appliquées.

L'émail subit un traitement de séchage et de cuisson dans une galerie thermique à 210°C, où il fusionne avec la partie métallique. Des vis à tête hexagonale en acier permettent un assemblage rapide du cadre à la base autoportante, créant ainsi une structure particulièrement solide et robuste.



TOIT DE LA HOTTE

Completement réalisé en tôle d'acier galvanisé de 1,2 - 1,5 et 2 mm d'épaisseur, phosphatée et peinte avec des poudres époxy fixées grâce au passage dans un four thermique à 180°C. Sur demande, il peut être fabriqué en PVC avec les mêmes caractéristiques aérauliques que le toit en acier.



PLAFOND DE LA HOTTE

Dans la zone à double extraction, le plafond est équipé de nombreux orifices de ventilation, conçus pour diriger uniformément les vapeurs d'aspiration afin d'éviter les turbulences. Une ouverture avec un panneau en polycarbonate optique est réalisée sur le toit pour accueillir l'éclairage.

Ce panneau sert également de voie de fuite préférée en cas d'explosion et/ou d'augmentation de la pression à l'intérieur de la hotte.

Sur le plafond de la hotte est installé le collier d'évacuation de 250 mm de diamètre, équipé sur demande d'un système de collecte anticondensation pour éviter que, en raison de l'échange thermique entre les tuyaux à température différente entre le laboratoire et l'extérieur, la condensation ne tombe à l'intérieur de la hotte.

Il est également possible d'équiper la hotte chimique du système SA7000, qui permet d'aspirer les petits meubles sous les hottes chimiques tout en garantissant la ventilation nécessaire et le renouvellement de l'air.
